Результат конструкторской разработки.

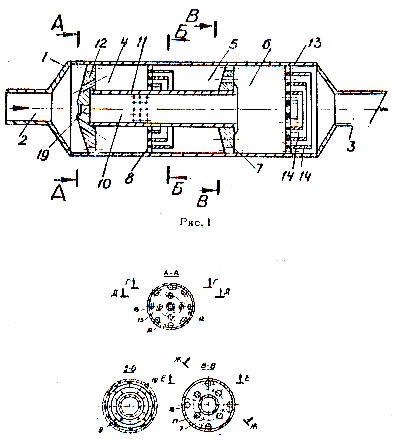

Глушитель шума (рис. 1) содержит цилиндрический корпус 1 с впускным 2 и выпускным 3 патрубками. Корпус разделен на впускную-разделительную 4, центральную 5 и смеситель­ную 6 камеры. Между центральной и смесительной камерами установлен завихритель 7, а между впускной-разделительной и центральной - перегородка 8 с каналами 9. Впускная и смесительная камеры сообщены через центральную трубу 10, снабженную перфорированным участком 11, размещенным во впускной камере. В последней установлен дополнительный завихритель 12, а между смесительной камерой и выпускным патрубком - дополнительная перегородка 13 с каналами 14. Завихрители выполнены в виде диска с периферийным и внутрен­ним рядами сквозных наклонных отверстий. Оси отверстий 15 внутреннего ряда дополнительного завихрителя 12 распо­ложены по конической поверхности, расширяющейся в сторону смесительной камеры. Оси отверстий 16 периферийного ряда завихрителя 12 и оси отверстий 17 и 18 внутреннего пери­ферийного ряда завихрителя 7 расположены по цилиндрической поверхности. Оси отверстий 15 и 17 внутренних рядов и оси отверстий 16 и 18 периферийных рядов завихрителей 12 и 7 наклонены в разные стороны. Завихритель 12 имеет централь­ное отверстие 19, сообщенное с трубой. Каналы 9 и 14, рас­положенные в перегородках 8 и 13, выполнены кольцевыми и имеют переменную длину, которая увеличивается по мере удаления от оси корпуса. В перегородках 8 и 13 выполнены отверстия 19. выходящие в каналы 9 и 14.

Глушитель работает следующим образом. Отработавшие газы через впускной патрубок поступают во впускную-разделительную камеру и делятся на две части. Первая часть газа через отверстия 19 завихрителя 12 попа­дает в центральную трубу. Другая (основная) часть газа в виде потоков, закрученных в отверстиях 15 и 16 в противоположные стороны, поступает в полость за завихритель 12, где потоки смешиваются, происходит интерференция звуковых волн и снижение звуковой энергии потока. Далее через от­верстия на перфорированном участке 11 часть газа попадает в центральную трубу, где происходит перемешивание с газом, поступившим из впускной камеры 4, и интерференция звуковых волн. Основная часть газа проходит через каналы 9 в перегородке 8 и поступает в центральную камеру 5. В каналах 9 происходит гашение низкочастотных звуковых волн за счет расширения газа при выходе из отверстий 19. Из центральной камеры 5 газ проходит через отверстия 17 и 18 завихрителя 7, разделяется на два потока, закрученные в противоположные стороны, и попадает в смесительную камеру 6, где потоки перемешиваются и происходит интерференция звуковых волн. На выходе из центральной трубы создается разрежение от закрученного в завихрителе 7 потока газа, которое способствует его свободному проходу из трубы к перегородке 13. Весь газ проходит через каналы 14 перегородки 13, где происходит дополнительное снижение звуковой энергии, и через выпускной патрубок выходит в атмосферу.

Таким образом, закручивание потоков в завихрителях 7 и 12 в противоположные стороны, наложение потоков газа под углом в камере 4 и параллельно друг другу в камере 6, пропускание газа через кольцевые каналы различной длины в перегородках 8 и 13 значительно расширяет диапазон заглушаемых частот и повышает эффективность шумоглушения.

Глушитель шума газового потока
