Результат конструкторской разработки.

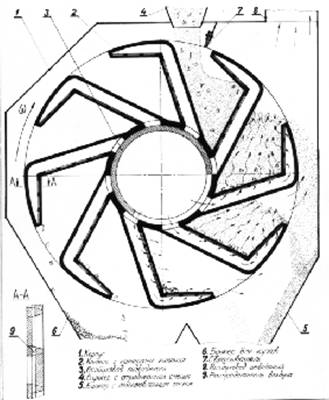

Установка для очистки формовочных смесей состоит корпуса 1 (см. рис.), колеса с камерами кипения 2, подвижно охватывающего воздуховод подводящий 3, бункера с отработанной смесью 4, бункера с подготовленным песком 5, бункера для кусков 6, сбрасывателя 7, воздуховода отводящего 8 и распределителей воздуха 9.

Работает установка на принципе приведения сыпучего материала вентиляторным воздухом в псевдокипящее состояние. Из бункера 4 отработанная смесь засыпается в камеры кипения непрерывно вращающегося колеса 2. Через щель в воздуховоде подводящем 3 и распределители воздуха 9 воздух, нагнетаемый вентилятором, посту­пает в камеры кипения колеса 2. Отработанная смесь в камерах на­гнетаемым воздухом приводится в псевдокипящее состояние, в ре­зультате пыль, находящаяся в отработанной смеси, уносится с воз­духом, кусковые включений падают на дно камер, продолжающий ки­петь песок охлаждается. По мере поворота колеса 2 кипящий песок высыпается из камер в бункер 5, а в дальнейшем все кусковые вклю-чения из камер, свободных от песка, вываливаются в бункер 6.

Производительность установки может регулироваться из­менением ширины камер (ширина измеряется вдоль оси вращения коле­са 2). Степень охлаждения регулируется длительностью нахож­дения песка в камерах.
