Номер

08-041-00

Наименование проекта

Устройство для установки упругих колец малого диаметра

Назначение

Расширение технологических возможностей оборудования

Рекомендуемая область применения

Машиностроение: модернизация оборудования

Описание

Результат выполнения конструкторской разработки.

Устройство содержит (см. рис.), приспособление 1 под базовую деталь 2, отсекатель 3, механизм 4 загрузки и автооператор 5. Отсекатель 3 размещен на равном расстоянии от приспособления 1 и механизма 4 и выполнен в виде схвата с захватными губками 6 и ложемента в виде втулки 7. Механизм 4 загрузки выполнен в виде емкости 8 под упругие кольца 9, имеющей привод вращения и заполненной смазкой. Автооператор 5 снабжен двумя рабочими головками 10 и 11, первая из которых выполнена в виде подпружиненной оправки 12 с коническим наконечником и втулки 13 с приводом 14. Привод 14 содержит шатун 15, кривошипный вал 16, муфту 17, двигатель 18 и пневмоцилиндр 19. Рабочая головка 11 включает оправку 20 с коническим наконечником и толкатель 21 с приводом 22.

Устройство работает следующим образом.

В исходном положении рабочая головка 10 находится над механизмом 4 загрузки. При срабатывании пневмоцилиндра 19 муфта 17 соединяет привод 14 с втулкой 13, которая совместно с оправкой 12 получает вертикальное перемещение. Оправка 12 опускается во вращающуюся емкость 8 и захватывает кольца 9, после чего муфта 17 отключается в тот момент, когда втулка 13 находится в верхнем положении. Затем автооператор 5 переносит головку 10 к отсекателю 3.

При опускании автооператором 5 головок 10 и 11 нижнее упругое кольцо 9 на оправке 12 упирается во втулку 7. Далее губки 6 смыкаются, захватывают кольцо 9, а оправка 10 автооператором 5 поднимается и возвращается к механизму 4 загрузки. При повторном перемещении автооператора 5 вниз оправка 20 захватывает кольцо 9, размещенное в отсекателе 3, после чего губки 6 размыкаются, освобождая кольцо 9. После этого автооператор 5 переносит головку 10 вновь к отсекателю 3, а головку 11 к приспособлению 1 с размещенной в нем базовой деталью 2. При опускании автооператора 5 отсекатель 3 захватывает с оправки 12 очередное кольцо 9, а толкатель 21 перемещает кольцо 9 с оправки 20 на базовую деталь. Далее цикл работы устройства повторяется.

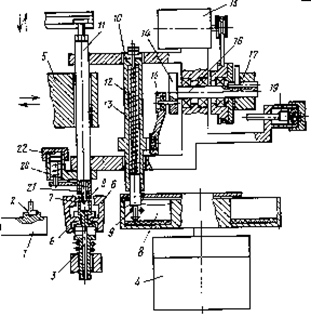

Рис. Устройство для установки упругих колец малого диаметра

Преимущества перед известными аналогами

Аналоги не известны

Стадия освоения

Внедрено в производство

Результаты испытаний

Технология обеспечивает получение стабильных результатов

Технико-экономический эффект

Улучшение качества изделий

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

16.05.2000
