Номер 06-052-00 |
|
Наименование проекта Электронный цифровой датчик оборотов шестиразрядный с питанием от сети и низковольтного источника |
|
Назначение Для съема сигнала с вращающегося узла |
|
Рекомендуемая область применения Датчики и преобразователи на стендах для испытания вращающихся узлов. |
|

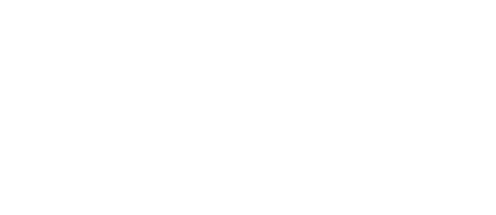

Описание "Частное техническое решение, имеющее самостоятельное значение" Разработана (см. рис. 1,2) система съема сигнала с вращающего узла, на основе оптического преобразователя, в электрический сигнал с последующей трансформацией его в цифровую величину и индикации ее на шестиразрядном табло за необходимый промежуток времени. Сигнал, поступивший от первичного прибора, усиливается до требуемого уровня входного сигнала, необходимого для микросхемы К561ПА7, который служит формирователем вольтсекундной характеристики импульса. На основе ключа, управляемого времязадающей системой на кварцевом резонаторе, импульсы проходят за интервал времени в счетный регистр, составленный из той же серии микросхем К561ИЕ4 и имеющий встроенный дешифратор на десятичный выход - цифровой индикатор с промежуточным повторителем-усилителем серии К161КН2. Прибор имеет внутренний блок питания, подключаемый к сети с напряжением 220 В и стабилизацией по низкой стороне.
Модульная схема датчика оборотов |
|
Преимущества перед известными аналогами Большая надежность при снабжении входа трансформаторной связью. |
|
Стадия освоения Внедрено в производство |
|
Результаты испытаний Технология обеспечивает получение стабильных результатов |
|
Технико-экономический эффект Улучшение качества измерения: датчик позволил измерять число оборотов вала с точностью до 1 об/мин. |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 10.06.1999 |
