ПОДРОБНАЯ ИНФОРМАЦИЯ
Заявку на получение дополнительной информации по этому проекту можно заполнить здесь.
|
Номер 06-039-00 |
|
Наименование проекта Штамп для изготовления прокладок под манометры и редуктора |
|
Назначение Для изготовления прокладок |
|
Рекомендуемая область применения Изготовление прокладок из паранита, твердой резины, полиэтилена и других изоляционных материалов в цеховых условиях в случае отсутствия централизованных поставок. |
|

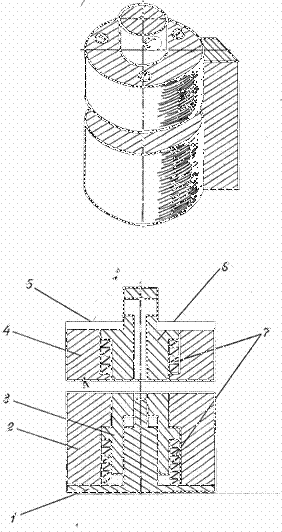

Описание "Частное техническое решение, имеющее самостоятельное значение". Штамп (см. рис.) состоит из матрицы 2, пуансона 4, обратного ударника 1, толкателя 3, ударника 6, двух пружин 7, крышки 5. Листовой материал для вырезки прокладок закладывается между пуансоном 4 и матрицей 2. Ударник 6 перемещается вниз от удара молотка или воздействия пресса. Прокладка вырезается по наружному диаметру и утапливается в матрице 2, надавливая при этом, на толкатель прокладки 3. Одновременно в прокладке обратным ударником 1 пробивается центральное отверстие. Затем толкатель прокладки 3 под действием пружины 7 выталкивает готовую прокладку в исходное положение.
1 - обратный ударник, 2 - матрица, 3 - возвращатель прокладок, 4 - пуансон, 5 - крышка, 6 - ударник, 7 - пружины |
|
Преимущества перед известными аналогами Простота и надежность конструкции. |
|
Стадия освоения Внедрено в производство |
|
Результаты испытаний Технология обеспечивает получение стабильных результатов |
|
Технико-экономический эффект Повышение производительности труда в 5 раз, улучшение качества изделия (по сравнению с ручной работой). |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 08.06.1999 |
