Номер

04-172-00

Наименование проекта

Передвижная эстакада для технического обслуживания автомобилей

Назначение

Техническое обслуживание и ремонт автомашин, с учетом перспективы передислокации автопарка на новое место

Рекомендуемая область применения

Автомобильный транспорт, станции технического обслуживания автомобилей

Описание

Эстакада рассчитана на одновременное размещение двух автомашин ЗИЛ-130.

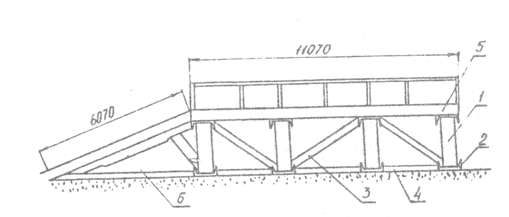

Опоры 1 эстакады (см. рис.) изготовлены из труб диаметром 170 мм длиной 1100 мм и опираются на подушки 2, свободно лежащие на поверхности земли. Это позволяет в случае необходимости погрузить эстакаду на полуприцеп автомобиля МАЗ-504"В" или другой автомашины и перевезти в нужное место.

Жесткость конструкции эстакады придают диагональные 3 и горизонтальные 4 распорки, выполненные из уголка и образующие с опорами жесткую конструкцию фермы, что предотвращает "складывание" эстакады при въезде на нее автомобиля. Для предотвращения съезда автомобиля с эстакады установлены колесоотбойные уголки 5. Въезд эстакады выполнен из двух рам 6 от списанных автомашин ЗИЛ-130. Верхние и нижние подушки опор изготовлены из швеллера. Для удобства выполнения ремонтных работ верхние подушки двух средних опор имеют разрывы 1080 мм по ширине прохода. Покрытие колейных дорожек выполнено из стали листовой толщиной 5 мм.
