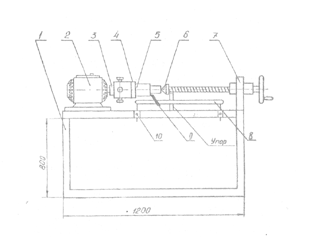

Токарный станок (см. рис.) представляет собой станину 1 сварной конструкции, изготовленную из уголка 50х50 мм. На одном конце станины установлен электродвигатель 2 мощностью 0,25 кВт, частотой вращения 1500 об/мин. На валу электродвигателя находится шпиндель 3, на котором закреплен патрон 4 для установки заготовки 5. На другом конце станины закреплена задняя бабка 7, включающая в себя стойку с гайкой и винт с прямоугольной резьбой с центром 6.

Для дополнительной опоры режущего инструмента 9 установлен подручник 8, который крепится параллельно оси заготовки и регулируется по высоте зажимными винтами 10. В случае обработки заготовки больших длин, во избежание биения, к свободному концу заготовки подводится центр с упором. Резцы используются различных размеров и конфигураций, в зависимости от характера выполняемых работ.

Древесная заготовка крепится в патроне, центр задней бабки подводится до упора с заготовкой. Процесс точения заключается в снятии стружки неподвижным режущим инструментом с вращающейся заготовки.
