Приспособление для снятия скосов с крупногабаритных цилиндрических деталей

Назначение

Фрезерование скосов на торцах крупногабаритных цилиндрических деталей на горизонтально-расточных станках

Рекомендуемая область применения

Машиностроение, металлообработка

Описание

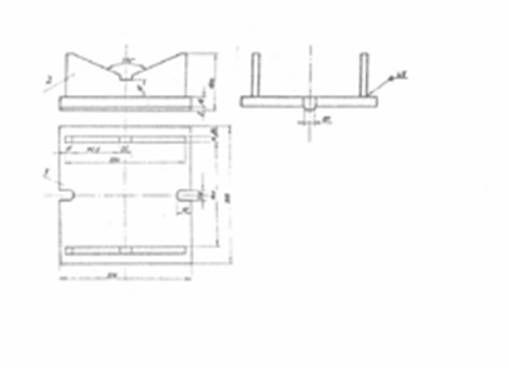

Приспособление представляет собой сварную конструкцию (см. рис.), состоящую из основания 1 и двух призм 2, изготовленных из листовой стали марки 10ХСНД. Основание 1 (габаритные размеры 370х200х23 мм) имеет выступ в нижней плоскости 370х27х5 мм для установки в паз и два паза 40х30 мм с боковых сторон для крепления к столу станка. Призмы вырезаются из листа толщиной 10 мм, обрабатываются в размеры чертежа и привариваются к основанию кольцевым швом катетом 5 мм. Обрабатываемое изделие ставится на призмы закрепленного на столе станка приспособления и прижимается к приспособлению и столу станка одновременно с помощьюv-образного прихвата и двух Т-образных болтов М24, устанавливаемых в пазы стола станка. Стол вместе с закрепленным изделием поворачивается на заданный чертежом угол, и производится обработка деталей.




Преимущества перед известными аналогами

Аналоги неизвестны

Стадия освоения

Внедрено в производство

Результаты испытаний

Позволило фрезеровать скосы на торцах крупногабаритных деталей на горизонтально-расточных станках

Технико-экономический эффект

Повышение безопасности работы, улучшение условий труда станочника
