Номер

04-122-00

Наименование проекта

Долбежные резцы для обработки втулок

Назначение

Формирование выступов на внутренней и наружной поверхностях "Втулок", значительно превышающих длину напайных пластинок резцов на долбежных станках.

Рекомендуемая область применения

Машиностроение, металлообработка

Описание

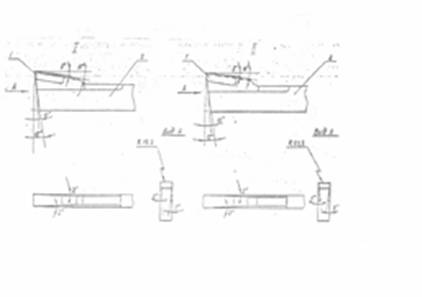

Резцы для формирования внутренних выступов (см. рис.i) и наружных выступов (см. рис.ii) состоят из быстрорежущей пластинки 1 из стали Р18 и державки 2 и имеют углы на передней поверхностиg=8 о иgў=10 о, на задней поверхностиa=10 0 иaў=12 0, радиусыr=19,8 мм иr=22,2 мм и вспомогательные углы в планеj1=2 0 иa1=5 0.

Резцы изготавливаются из прорезных долбежных резцов из быстродействующей стали по ГОСТ 10046-72 тип 2 следующим образом: на передней поверхности затачиваются углыgиgўодновременно с радиусамиr=19,8 мм для внутренних выступов иr=22,2 мм - для наружных. На задней поверхности затачиваются углыaиaў. Врезанием абразивного круга в тело державки резца на высоту 4 мм и длину 80 мм выполняются углыa1. Последними затачиваются углыj1на длину головки резца и прямолинейная перемычка до окончания углаa1на державке резца.




Преимущества перед известными аналогами

Аналоги неизвестны

Стадия освоения

Внедрено в производство

Результаты испытаний

Позволило обеспечить качество готовых изделий

Технико-экономический эффект

Повышение жесткости резцов при эффективных углах резания

Возможность передачи за рубеж

За рубеж не передаётся

Дата поступления материала

15.06.2000
