Номер

04-120-00

Наименование проекта

Способ повышения жесткости системы СПИД (станок, приспособления, инструмент, деталь) токарного станка

Назначение

Заключается в установке и закреплении упора на поперечных направляющих суппорта токарно-винторезного станка модели 1М65 и создании предварительного натяжения в соединении винт-гайка поперечного перемещения суппорта

Рекомендуемая область применения

Машиностроение, металлообработка

Описание

Результат выполнения конструкторской разработки.

Способ заключается в установке и закреплении упора на поперечных направляющих суппорта токарно-винторезного станка модели 1М65 и создании предварительного натяжения в соединении винт-гайка поперечного перемещения суппорта путем установки между упором и суппортом двух домкратов.

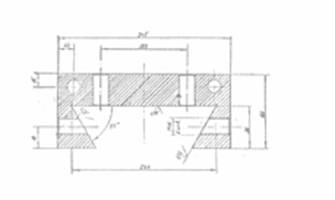

Упор (см. рис.) представляет собой пластину толщиной 60 мм, изготовленную из стали 40Х ГОСТ 4543-81 с последующей термообработкой доhrc45-48 ед. В пластине выбран паз в виде «Ласточкина хвоста» и шесть отверстий М16. Фигурным профилем упор устанавливается на направляющие поперечного перемещения суппорта токарного станка и крепится на них четырьмя болтами М16. В два отверстия М16, оси которых перпендикулярны профилю упора, устанавливаются домкраты. При настройке станка на обработку детали в определенный размер рукояткой поперечного перемещения суппорта выбирается зазор в соединении винт-гайка, а затем домкратами создается предварительное натяжение в этом соединении.







Преимущества перед известными аналогами

Снижение вибрации и улучшение условий консольного растачивания прерывистых поверхностей на токарно-винторезных станках

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Улучшение качества выпускаемой продукции на 25-30%.

Возможность передачи за рубеж

За рубеж не передаётся

Дата поступления материала

14.06.2000
