Частное техническое решение, имеющее самостоятельное значение.

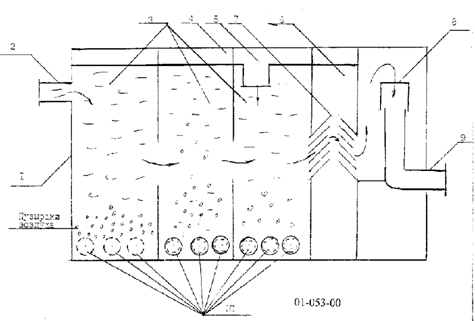

Пневматическая флотационная машина включает (см. рисунок) корпус 1,разделенный на три или четыре камеры 3 с установленными в их нижней части пористыми аэраторами 10, выполненными из деформируемого (например резины) или недеформируемого (например керамика или металл) материала. В четвертой дополнительной камере 6 установлен блок 7 тонкослойного осветления, а также устройство 8 регулирования уровня жидкости, очищаемой от загрязнений. На внешней стороне корпуса флотомашины установлены входной 2 и выходной 9 патрубки соответственно для ввода и вывода очищаемой воды из флотомашины, а также пенный желоб 4 с выходным патрубком 5 для вывода уловленных загрязнений в виде эмульсии.

Принцип работы пневматической флотационной машины заключается в следующем. Исходную (грязную) воду подают через патрубок 2 и она движется в горизонтальном направлении через камеры 3 и далее через камеру 6 с установленным в ней блоком 7, устройство регулирования уровня 8 и выходной патрубок 9. При движении воды через камеры 3 происходит ее аэрация (барботирование) пузырями воздуха, подаваемого под давлением через пористые аэраторы 10. Пузырьки воздуха слипаются с гидрофобными загрязнениями, капельками нефтепродуктов, и всплывают вместе с ними в пенный слой. Затем уловленные загрязнения в виде пенного продукта самотеком удаляются через желоб 4 и патрубок 5 из флотомашины.

Предложено к серийному изготовлению и внедрению в различных отраслях промышленности.
