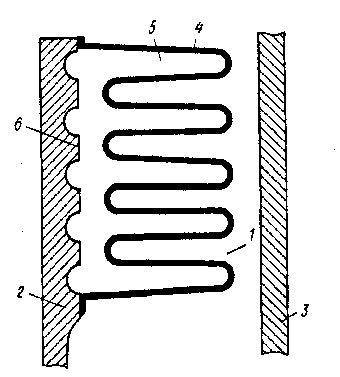

Рубашка жидкостного охлаждения гильзы цилиндров ДВС содержит кольцевую полость 1 между гильзой и блоком 3 цилиндров. Полость 1 сообщена с системой охлаждения. В полости 1 вокруг гильзы 2 установлен гофрированный кожух 4. Его края герметично соединены с гильзой 2. Образовавшаяся между гильзой 2 и кожухом 4 камера 5 заполнена натрием Т кип.=900 ^ОС. На наружной поверхности гильзы 2 выполнены ребра 6.

Охлаждение гильзы осуществляется следующим образом.

Теплота гильзы 2 цилиндра передается теплоносителю (натрию). За счет теплопроводности и перемешивания теплоносителя под действием гидростатического напора, обусловленного разностью плотностей в направлении, перпендикулярном оси цилиндра, тепло передается кожуху 4, с которого снимается в охлаждающую жидкость (вода) кольцевой полости 1. Под действием гидростатического напора в направлении, параллельном оси цилиндра, происходит перенос тепла и выравнивание температуры по длине гильзы 2.
