Разработан уровнемерУД8для дистанционного измерения уровней светлых нефтепродуктов и осадка в восьми резервуарах, в частности на автозаправочных станциях,в целях оперативного и коммерческого учета. Уровнемер обеспечивает отображение на своем индикаторе информации о текущих значениях уровня нефтепродукта и осадка по выбранному каналу, выдачу кодированных результатов измерений на линию связи с персональной ЭВМ и может использоваться в системах комплексной автоматизации автозаправочных станций.

Уровнемер (см. рисунок) содержит блок управления (БУ), от одного до восьми блоков измерения (БИ) и преобразователи уровня (ПУ), соединенные между собой кабелями. Блок БУ, блок БИ и преобразователь ПУ взаимозаменяемы и после замены не требуют подстройки. Блок БУ имеет 10-разрядный индикатор, на который выводятся результаты измерения уровня топлива (в мм), уровня осадка, а также коэффициент качества измерения. Блок БУ обеспечивает возможность подключения ПЭВМ. Двусторонняя связь с ПЭВМ осуществляется по трехпроводной линии связи стыка С2 длиной не более 20 м.

По принципу действия уровнемер относится к ультразвуковым эхолокационным приборам. Уровень топлива и осадка вычисляется по измеренному времени распространения ультразвуковых колебаний в топливе. Измерение времени распространения проводится с помощью пьезоэлектрических преобразователей 1…6, которые размещены на преобразователе ПУ, находящемся в резервуаре. Пьезоэлектрический преобразователь является излучателем и приемником ультразвуковых колебаний, т.е. является совмещенным.

Предлагаемый уровнемер характеризуется высокой надежностью и удобством в эксплуатации.

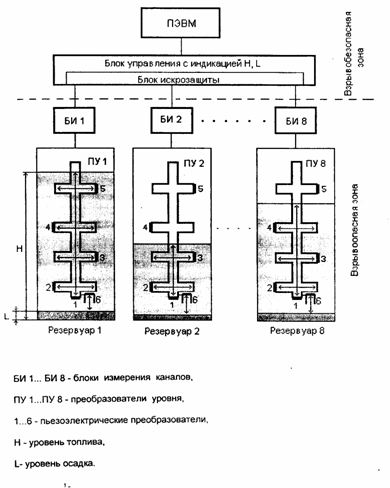

Структурная схема уровнемера
