Номер

83-206-00

Наименование проекта

Энергосберегающая технология подачи охлажденной воды в вакуумный водокольцевой насос

Назначение

Поддержание температуры воды на входе в насос в пределах 10...25 градусов

Рекомендуемая область применения

Молочное животноводство

Описание

В практике машинного доения нашли широкое применение водокольцевые вакуумные насосы ВВН-3 и ВВН-6, имеющие значительный резерв разрежения, что обеспечивает стабильный режим работы пульсатора доильного аппарата и устойчивый стереотип доения у животных. Однако, при применении водокольцевого насоса необходимо поддерживать температуру воды на входе в насос в пределах 10…25 0С. При более высокой температуре происходит вскипание поверхностного слоя водяного кольца в насосе, что резко снижает его подачу.

Практика эксплуатации водокольцевого вакуумного насоса на молочных фермах свидетельствует о том, что система принудительной подачи воды не применяется. Подача воды в насос осуществляется за счет разрежения, создаваемого в водокольцевом насосе, поэтому неоправданно увеличено количество работающих вакуумных насосов.


Предлагаемая технологическая схема водоснабжения, имеющая принудительную самотечную систему подачи воды, обеспечивает требуемый эксплуатационный режим водяного насоса. Вакуумная станция (см. рисунок) состоит из вакуумного насоса, напорного и технологического баков. Для обеспечения необходимого давления воды на входе в насос напорный бак устанавливается на высоте 2-3 м, технологический бак - на нулевой отметке. Объем напорного и технологического баков должен равняться одноразовому сменному объему расходуемой насосами воды.

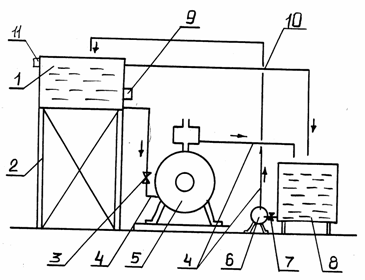

Схема вакуумной станции доильной установки:

1 - напорный бак;2 - крепежные стойки;3 - кран;4 - водяной трубопровод;

5 - вакуумный насос;6 - водяной насос;7 - кран;8 - технологический бак;

9 , 11 - датчикиуровня жидкости;10 - сливная труба.

Вакуумная станция работает по следующей схеме. После включения вакуумного насоса открывается кран 3 для запитки насоса водой из напорного бака. Из насоса 5 нагретая вода стекает в технологический бак, где происходит ее охлаждение. При уменьшении воды в напорном баке срабатывает датчик уровня 9 и включается водяной насос, обеспечивающий заполнение напорного бака водой до необходимого уровня, который контролируется верхним датчиком давления 11. Для исключения переполнения напорного бака водой предусмотрена сливная труба, по которой вода направляется в технологический бак. После окончания процесса доения кран 3 закрывается, прекращается подача воды из бака 1, закрывается кран 7 и обесточивается электродвигатель насоса 6.

Предлагаемая система подачи воды в водяной насос обеспечивает необходимый тепловой режим его работы и исключает резкое снижение подачи насоса.

Преимущества перед известными аналогами

Подача воды осуществляется за счет стабилизации разряжения создаваемого в водокольцевом насосе

Стадия освоения

Внедрено в производство

Результаты испытаний

Технология обеспечивает получение стабильных результатов

Технико-экономический эффект

Обеспечен необходимый тепловой режим работы, повысилась производительность на 40 %

Возможность передачи за рубеж

За рубеж не передаётся

Дата поступления материала

14.09.2006
