Номер

83-200-00

Наименование проекта

Устройство для определения рельефа твердой опорной поверхности

Назначение

Определение рельефа твердой опорной поверхности по возмущениям, передаваемым на остов энергосредства или прицепного состава от дороги

Рекомендуемая область применения

Испытание дорожностроительных машин и другой мобильной техники

Описание

Разработано устройство, позволяющее определять рельеф твердой опорной поверхности по возмущениям, передаваемым на остов энергосредства или прицепногосостава дороги.

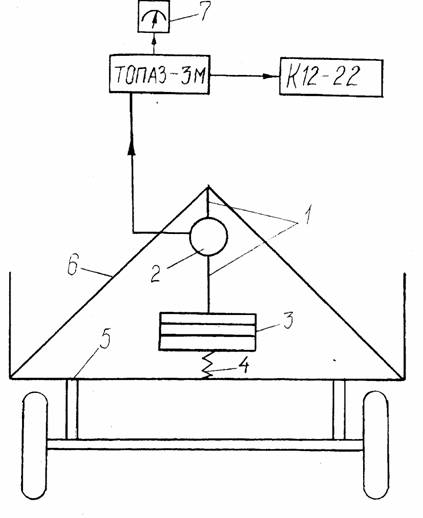

Устройство испытывалось на тракторном транспортном агрегате в составе трактора МТЗ-80 и прицепа ПСЕ-12,5. Устройство (см. рисунок) установлено в прицепе и представляет собой каркас 6 пирамидальной формы, прикрепленный к днищу прицепа 5. К вершине каркаса на тросах 1 подвешен груз 3, который воздействует на тензозвено 2. Пружина 4 предотвращает раскачивание груза.

При движении агрегата, возмущающее воздействие от опорной поверхности через остов прицепа передается на каркас, тросы, тензозвено и груз. Воздействие, передаваемое на тензозвено через тросы, меняется в зависимости от опорной поверхности. Сигнал от тензозвена поступает в тензоусилитель ТОПАЗ 3М, затем - на прибор-указатель 7 и шлейфовый осциллограф К-12-22, позволяющий записать сигнал на фотобумагу.

Для того, чтобы определить рельеф опорной поверхности по записи на фотобумаге, необходимо провести сравнительные испытания, т.е. на заданной скорости движения проехать несколько участков дороги с различным рельефом, записать данные на фотобумагу и на этих же участках дороги определить рельеф согласно требованиям ГОСТа. На основе полученных результатов с помощью предлагаемого устройства можно определять рельеф любой другой опорной поверхности.
