С целью повышения качества и сокращения времени стирки без применения моющих средств за счет использования активированной кислой и щелочной воды и высокой концентрации ионов активированных вод разработаноспециальное устройство.

Изобретение относится к устройствам для стирки текстильных изделий, основанным на циркуляции моющих средств для удаления загрязнений со стираемых изделий.

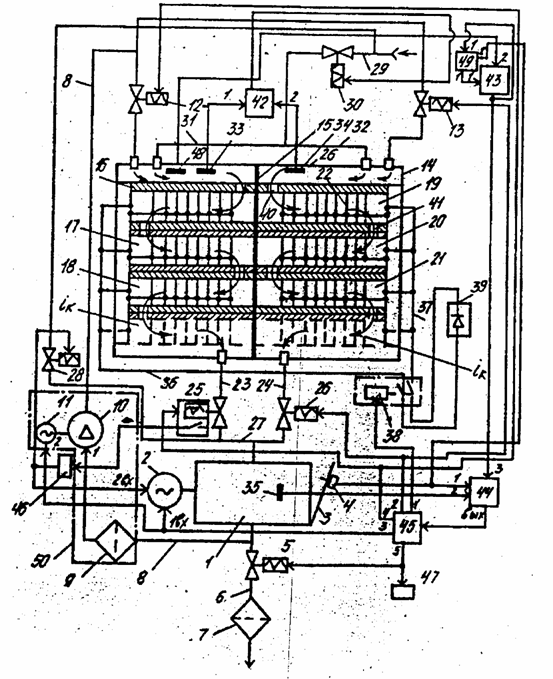

Принцип работы устройства основан на циркуляции стиральной жидкости. Устройство (см. рисунок) содержит стиральную машину 1, которая совершает вращательное движение от электропривода 2; дверцу 3 с установленным на ней датчиком 4, обеспечивающим автоматический контроль запертой дверцы. Стиральная машина через выпускной электроклапан 5, патрубок 6 соединена с фильтром 7 очистки сточных вод, а через патрубок 8, фильтр 9 очистки грязной воды, насос 10 - с электроприводом 11. Впускные электроклапаны 12 и 13 соединены с электролитической ванной (интегральным активатором) 14, резервуар которой разделен на две камеры, например, брезентовой перегородкой 15, которая по обе стороны соединена с этажерочными электролизными модулями 16-21,..., i _к (суммарное количество модулей зависит от скорости движения и времени приготовления активированной стиральной жидкости), каждый из которых выполнен из наборных перфорированных графитовых пластин 22, заключенных в диэлектрическую коробку и соединенных между собой электрическим проводником.

Активатор через патрубки 23 и 24, выпускные клапаны 25 и 26 и патрубок 27 соединен со стиральной машиной. Одновременно стиральная машина через патрубок 27 и отсечной электроклапан 28 соединена с трубопроводом 29 чистой воды. Последний через отсечной электроклапан 30 и патрубки 31 и 32 соединен с входом интегрального активатора. Обе секции активатора снабжены датчиками 33 и 34 уровня жидкости, а стиральная машина - датчиком 35 наличия текстильных изделий в стиральной машине. В каждой секции интегрального активатора этажерочные модули 16, 17, 18,..., i _к и 19, 20, 21,..., i _к соединены в параллельную электрическую цепь и посредством проводников 36 и 37 соединены через нормально разомкнутые контакты релейного элемента 38 с соответствующей полярностью выпрямителя 39 постоянного тока. Каждый этажерочный модуль имеет входное 40 и выходное 41 отверстия для прохождения активированной жидкости.

Управление технологическим процессом стирки белья осуществляется схемой автоматики, которая включает в себя первую логическую схему И 42, схему 43 задержки времени (выполнена, например, на реле времени типа ВЛ-10), вторую логическую схему И 44, схему 45 программного управления (например, программное реле времени типа ВС-10-63), реле 46 времени и сигнальное табло 47, сигнализирующее об окончании технологической операции стирки белья. В активаторе установлен датчик 48 контроля уровня воды, электрический выход которого соединен с узлом 49 блокировки сигналов (например, магнитный пускатель с блок-контактами). Блок 50 рециркуляции активированной воды включает в себя фильтр 9 очистки грязной воды, насос 10 с электроприводом 11.

По сравнению с известными устройствами для стирки текстильных изделий в предлагаемом устройстве исключаются применение для стирки различных моющих средств, выбросы ватмосферу и водоемы химически обогащенных паров и вод, насыщенных моющими средствами; повышаются качество стирки текстильных изделий, производительность труда (за счет сокращения времени стирки вследствие автоматизации технологического процесса) и степень использования производственных мощностей прачечных комбинатов.

Устройство
