Разработан прибор для исследования зернового материала на твердость.

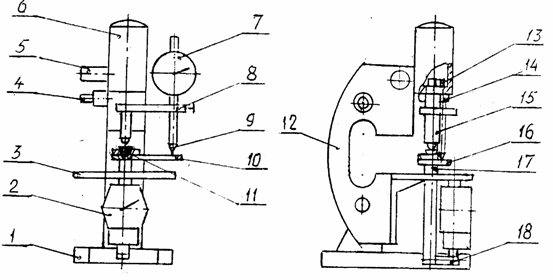

Прибор для определения механических свойств зерна (см. рисунок) состоит из основания 1, тубусодержателя 12, тубуса 6, внутри которого устанавливается наконечникодержатель 14, в который закрепляется наконечник 15 с шариком 1,588 мм. Относительно тубуса наконечникодержатель фиксируется стопорной гайкой 13. Перемещение наконечника с тубусом выполняется рукояткой 5, при необходимости возможно и перемещение наконечника с шариком микрометрическим винтом 4. Нижняя часть прибора представлена столиком 3, на котором закреплены динамометрические весы 2. Создаваемая нагрузка передается штангой 17. В верхней части штанги устанавливается держатель зерна 10, служащий одновременно и стопором контрольной плиты 16. Внедрениешарика в испытуемое зерно контролируется индикатором часового типа 7, который прикреплен к наконечнику кронштейном 8. Штанга с рейкой весов соединяется поперечиной 18.

Для определения твердости зерна готовится срез зерна, плоскость среза 11 устанавливают перпендикулярно оси наконечника в держатель зерна. Рукояткой шарик подводят к срезу зерна. Окончательное подведение шарика к зерну завершается микрометрическим винтом. Наконечник индикатора 9 подводят к контрольной плите, устанавливая стрелку индикатора на нулевое деление по шкале. Определение твердости зерна производится вдавливанием шарика 1,588 мм в срез испытуемого зерна. Шарик вдавливается с помощью рукоятки 5 или микрометрическим винтом. По индикатору определяют глубину вдавливания шарика. Используя полученные данные по нагрузке (Р) и площади отпечатка (f)определяют твердость (НВ):

НВ=

Прибор для определения механических свойств зерна
