Номер

83-094-00

Наименование проекта

Подвеска тяговой рамы автогрейдера

Назначение

Обеспечение точности расстояния между шарнирами крепления поворотных рычагов и их положения по высоте

Рекомендуемая область применения

Производство строительно-дорожной техники

Описание

Разработана подвеска тяговой рамы автогрейдера.

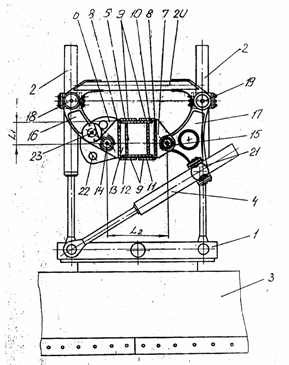

Подвеска тяговой рамы 1автогрейдера (см. рисунок) содержит гидроцилиндры 2 подъема-опускания отвала 3 и гидроцилиндр 4 выноса тяговой рамы. На хребтовой балке 5 основной рамы автогрейдера неподвижно закреплены кронштейны 6 и 7. Каждый кронштейн хребтовой балки снабжен опорой, состоящей из стойки 8 и двух полок 9. Хребтовая балка имеет в сечении прямоугольный профиль, причем верхняя 10 и нижняя 11 стороны сечения хребтовой балки выступают, образуя со стойками 8 и сторонами 12 сечения карманы 13. К кронштейнам шарнирами 14 и 15 прикреплены поворотные рычаги 16 и 17, а к ним шарнирами 18 и 19 - гидроцилиндры 2 подъема-опускания тяговой рамы и поперечина 20. К поворотному рычагу 17 шарниром 21 прикреплен гидроцилиндр 4 выноса тяговой рамы. На кронштейне 6 выполнены отверстия 22, в одно из которых входит фиксатор 23, установленный на рычаге 16. При сборке кронштейнов с хребтовой балкой первоначальноосуществляют сварку каждого кронштейна со стойкой 8 и верхней полкой 9 опоры кронштейна. При этом обеспечивается необходимое расстояние l1 между шарнирами 14, 15 и нижней поверхностью верхней полки. После этого кронштейны устанавливаются на стороне 10 сечения хребтовой балки таким образом, чтобы обеспечить необходимое расстояние l2 между шарнирами 14 и 15. Верхние полки 9 привариваются к стороне 10 сечения, а нижние полки 9 - к стойкам 8 и стороне 11 сечения. В карманах 13 могут быть проложены трубопроводы гидросистемы. Для выноса тяговой рамы с отвалом вправо за колею колес необходимо вывести фиксатор 23 из среднего отверстия 22. Затем, выдвигая шток из правого гидроцилиндра 2 и упирая отвал в грунт с одновременным вдвиганием штока левого гидроцилиндра 2, поворачивают рычаги с поперечиной 20 влево до совмещения фиксатора с нижним отверстием 22. После этого фиксатор вводится в отверстие, фиксируя поворотные рычаги 16 и 17, затем с помощью гидроцилиндров 2 и 4 устанавливается необходимый вынос отвала вправо для обработки различных уклонов. Аналогично осуществляется вынос тяговой рамы влево за колею колес.


Предлагаемое решение позволяет простым путем исключить погрешности изготовления и сборки подвесной тяговой рамы, обеспечивая точность расстояния между шарнирами крепления поворотных рычагов и их положения по высоте.

Номер свидетельства на полезную модель - 5601.

Подвеска тяговой рамы автогрейдера

Преимущества перед известными аналогами

Обеспечивается точность расстояния между шарнирами крепления поворотных рычагов и их положения по высоте

Стадия освоения

Внедрено в производство

Результаты испытаний

Технология обеспечивает получение стабильных результатов

Технико-экономический эффект

Исключена погрешность изготовления и сборки подвесной тяговой рамы. Точность сборки увеличилась на 10-30 %

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

11.09.2006
