На базе серийного сепаратора типа ПБМ-ПП-150/200 разработан новый магнитный сепаратор, в конструкции которого для предотвращения попадания в хвосты тонкодисперсных магнитных частиц, проходящих по дну ванны сепаратора (см. рисунок) в зоне минимальной напряженности магнитного поля, на их пути на дне ванны, в один ряд установлено 10 магнитных керамических пластин. Пластины установлены длинной стороной перпендикулярно щели для разгрузки хвостов на расстоянии 300 мм от нее, а также на одинаковом (158 мм) расстоянии от торцов ванны и друг от друга. Сепараторы новой конструкции были установлены для промышленных испытаний на1-й и 2-й стадиях обогащения вместо серийных сепараторов ПБМ-ПП-150/200.

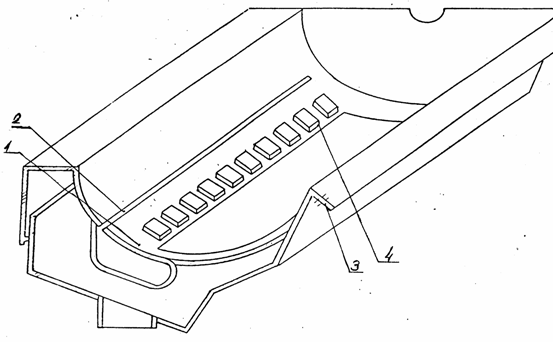

Ванна реконструированного сепаратора ПБМ ПП 150/200:

1 - днище ванны;2 - щель для разгрузки хвостов;3 - концентратный лоток;

4 - керамические магниты

Исследования проводились при обогащении на фабрике местной (с месторождений М.Куйбас и г.Магнитной) и привозной (с месторождений Соколовского, Богословского, Кентабинского) руды и немагнитной фракции сталеплавильного шлака крупностью 10-0 мм (содержание железа - 20,0-22,5%) в соотношении 7:2:1.Содержание железа в суммарном исходном сырье составляло 31,0-32,2%.

Сравнительные исследования работы серийного сепаратора и сепаратора с реконструированной ванной показали, что при прочих равных условиях использование новых сепараторов на 1-й стадии ММС (табл. 1) позволило:

- увеличить выход концентрата на 1,3% (с 54,1 до 55,4%);

- повысить извлечение металла в концентрате на 0,5% (с 85,1 до 85,6%);

- уменьшить содержание магнитного и общего железа в хвостах ММС соответственно на 0,1% (с 11,6 до 11,5%) и 0,3% (с 1,8 до 1,5%).

Результаты работы сепараторов ПБМ-ПП-150/200 с обычной и

реконструированной ванной наiстадии ММС

Таблица 1

Применение новых сепараторов на 2-й стадии ММС (табл. 2) позволило:

- увеличить выход концентрата на 3,0% (с 85,1 до 88,1%);

- уменьшить содержание общего и магнитного железа в хвостах ММС соответственно на 0,9% (с 12,1 до 11,2%) и на 0,2% (с 1,7 до 1,5%);

- снизить потери металла на 0,75% (с 3,25% до 2,4%).

Результаты работы сепараторов ПБМ-ПП-150/200 с обычной и

реконструированной ванной наii стадииММС

Таблица 2

Данные расчета показывают, что установка новых сепараторов одновременно на 1-й и 2-й стадиях обогащения позволит получить концентрат с содержанием железа 61,0-61,8% (близким к оптимальному).

Сепараторы новой конструкции внедрены на первой стадии обогащения. Экономический эффект внедрения составил 4720,0 тыс. рублей.
