Обмотки асинхронных электродвигателей при их эксплуатации в среде с высокой относительной влажностью подвергаются увлажнению. Обычно обмотку электродвигателя при снижении сопротивления изоляции вследствие увлажнения подвергают токовой сушке: электродвигатель пускается в ход на холостом ходу по обычной схеме, после чего на два вывода статорной обмотки вращающегося электродвигателя, соединенной "звездой", подается фазное напряжение сети 220 В, а третий вывод замыкается на нейтраль обмотки электродвигателя через активное сопротивление - резистор и емкостное сопротивление - конденсатор. Нагрев обмотки и удаление влаги происходят при работающем собственном вентиляторе электродвигателя, что обеспечивает равномерность нагрева и достаточно хорошее качество сушки.

Предлагаемый способ токовой сушки и искусственной нагрузки асинхронных электродвигателей может быть реализован с помощью специального стенда (см. рисунок).

Клеммы Ас, Вс, Сс, nc подключаются к фазам и нейтрали сети 380 В; клеммы Ад, Вд, Сд, nд - к фазам и нейтрали обмотки асинхронного электродвигателя. После перевода двигателя переключателем qs1 на пониженное напряжение фаза статорной обмотки электродвигателя Сд предварительно замыкается переключателем qs2 на резисторы r1-r4. Регулируя их величину, устанавливают по амперметру А1 ток в фазах двигателя, подключенных к сети 220 В, равный 0,8 номинального для схемы "звезда". Затем параллельно резисторам подключаютсяконденсаторы С1-С8. Изменяя их емкость, устанавливают по амперметрам А1 и А2 величину тока во всех фазах электродвигателя, соответствующую паспортному значению для схемы "звезда". При необходимости корректируют величину сопротивлений. Приведенные на рисунке параметры стенда позволяют осуществлять и искусственную нагрузку асинхронных короткозамкнутых электродвигателей серии 4А мощностью 0,35; 0,75; 1,1; 1,5; 2,2 кВт. В этом случае электродвигатель пускается в ход на холостом ходу по обычной схеме, после чего на его два вывода по-прежнему подается линейное напряжение 380В, а третий вывод обмотки Сд вначале переключателем qs2 замыкается на конденсаторы С1-С8, при этом в фазах А и В двигателя устанавливают ток, равный 0,5 номинального. Затем параллельно конденсаторам подключаются резисторы r1-r4, регулируя величину которых, устанавливают по амперметрам А1 и А2 номинальные токи во всех фазах двигателя.

Использование стенда позволяет обеспечить режимы искусственной нагрузки и токовой сушки обмоток асинхронных электродвигателей малой мощности как на месте установки электродвигателя, так и в условиях ремонтно-эксплуатационнойбазы.

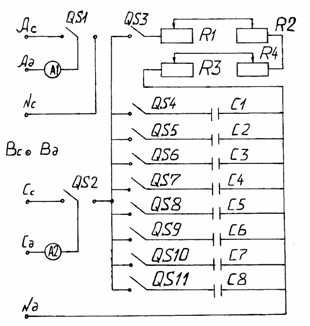

Принципиальная схема стенда
