Одним из основных ресурсных звеньев электродвигателя является его подшипниковый узел, а основными факторами окружающей среды, оказывающими наиболее существенное воздействие на его долговечность, - относительная влажность воздуха и концентрация пыли. Кроме того, долговечность подшипниковых узлов зависит от действующей на них радиальной нагрузки. Для оценки скорости изнашивания подшипниковых узлов могут быть использованы результаты эксплуатационных наблюдений и стендовых испытаний. Варьирование условий окружающей среды при стендовых испытаниях обеспечивается за счет использования специальной камеры. При различных условиях окружающей среды радиальная нагрузка на подшипниковый узел должна оставаться неизменной в процессе проведения эксперимента и равна среднестатистическому значению для каждого типоразмера электродвигателя.

Разработана установка для испытания подшипниковых узлов электродвигателей в зависимости от условий окружающей среды.

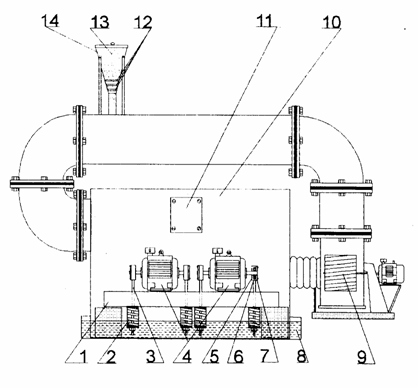

Испытуемые электродвигатели 4 (см.рисунок) устанавливаются на раму 1 установки. На выходных концах валов электродвигателей установлены технологические подшипники 6. Подшипники устанавливаются в обоймы 5 с шайбами 7, к которым через шток 3 посредством пружины 2 на подшипниковые узлы испытуемых электродвигателей передается заданная радиальная нагрузка. Закрепленный электродвигатель помещается в герметичную камеру 10, где создаются условия, необходимые для проведения испытаний. Для подачи определенного количества пыли 13 камера снабжена воронкой 14, нижняя часть которой перекрывается слоями калиброванных ситечек 12. Для создания необходимой относительной влажности воздуха камера устанавливается в поддон 8, заполненный водой. Равномерное распределение условий среды внутри испытательной камеры достигается посредством вентилятора 9. Наблюдение за работой установки осуществляется через смотровое окно 11.

По сравнению с эксплуатационными наблюдениями предлагаемая установка позволяет в 10 раз сократить время получения информации о скорости изнашивания подшипниковых узлов во всех возможных диапазонах воздействия условий окружающей среды.
