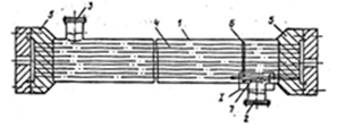

Теплообменник (см. рис.) состоит из кожуха 1, патрубка ввода 2 и вывода 3, межтрубной среды, пучка труб 4, закрепленных в трубных досках 5, поперечных перегородок 6, размещенных в межтрубном пространстве, и отбойника 7 напротив патрубка ввода межтрубной среды. Один торец отбойника закреплен на ближайшей поперечной перегородке сварным швом, а противоположный снабжен планкой, закрепленной на нем сварным швом и установленной на трубах периферийного ряда с возможностью продольного перемещения.

При работе теплообменника отбойник воспринимает нагрузку от входящего через патрубок ввода потока межтрубной среды, защищая тем самым трубный пучок от ее эрозионного и температурного воздействия. Планка, установленная на трубах с возможностью продольного перемещения, исключает влияние на отбойник температурных и силовых деформаций других элементов теплообменника.

Отличается от аналогов тем, что крепежный элемент выполнен в виде планки, жестко закрепленной на противоположном торце отбойника и установленной на трубах с возможностью продольного перемещения.
