Состоит из рамы 1 (см. рисунок) с шарнирно закрепленной на ней стойкой 2; дискового рабочего органа 3; гидроцилиндра 6, шток которого соединен со стойкой рабочего органа.

Гидроцилиндр гидравлически связан трубопроводом 8 с гидропневмо-аккумулятором 13 через регулируемый дроссель 7 золотникового типа, установленный на оси 5 стойки рабочего органа .

С помощью дросселя осуществляется регулирование нагрузки аккумулятора в зависимости от углового положения стойки рабочего органа.

Заданная глубина обработки почвы и надежное перерезание мелких корней и сучьев обеспечивается за счет начального давления жидкости в аккумуляторе 13. При этом стойка находится в контакте с упором 4 рамы.

В случае столкновения с крупным препятствием происходит увеличение усилия на рабочий орган, что приводит к вытеснению жидкости из гидроцилиндра в гидропневмоаккумулятор через обратный клапан 9 и регулирующую кромку золотника 11. При этом проходное сечение дросселя меняется в зависимости от величины отклонения стойки, сохраняя тем самым величину усилия на рабочем органе постоянной.

После прохода препятствия происходит снижение усилия на рабочий орган, что приводит к перетеканию жидкости через обратный клапан 12 и регулирующую кромку 10 в гидроцилиндр, а величина усилия на самом рабочем органе остается постоянной.

На техническое решение предохранителя получено положительное решение по заявке РФ на изобретение №96276293.

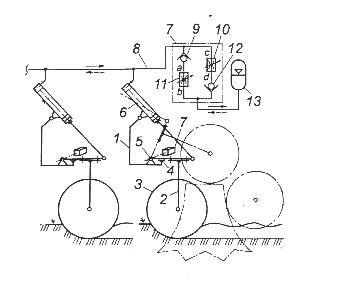

Принципиальная схема предохранителя золотникового типа
