Нагрев воды для технологических нужд с помощью УАП-400 занимает до 4 ч согласно традиционно распространенной схеме управления водонагревателем.

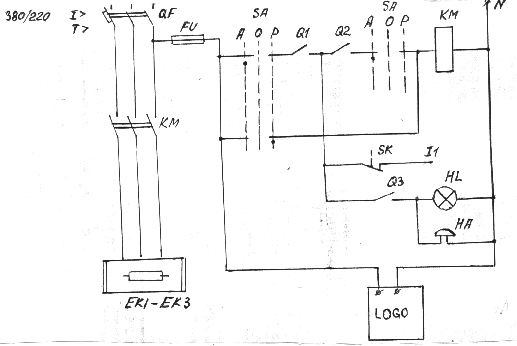

Новая схема управления нагревателем с привлечение универсального логического модуляlogoпредставлена на рисунке 1,гдеqf- автоматический выключатель ; КМ - магнитный пускатель ;sa- переключатель с позициями А , О , и Р ( А - автоматическая работа, Р- ручной режим) ; ЕК1-ЕК3 -нагревательные элементы водонагревателя;sk-контакт температурного реле; hl, ha- соответственно световой и звуковой сигналы;q1-q3- выходные контакты модуля; 11 - провод к соответствующему входу модуля.

Рис. 1

Рассмотрим работу схемы. Допустим выключательqfвключен, переключательsaстоит в позиции А, а температура воды ниже заданного уровня, тогда контактskзамкнут. В определенное время суток (например в 5 ч утра) подается сигнал на вход 1 элемента ВО1, поэтому контактsaзамыкается и на вход 11 модуля поступает сигнал. Контактq2замыкается и включает пускатель КМ. Идет подогрев воды. В то же время входной сигнал 11 инвентирует выходной сигнал элемента ВО2, т. е. контактq3 разомкнут и сигналы отключены.

При достижении водой заданной температуры контактskотключает сигнал 11, поэтому размыкается контактq2и замыкается контактq3, таким образом, отключается пускатель КМ, и нагрев воды прекращается. Одновременно включаются сигналыhlиha(на практике достаточно иметь один сигнал), сообщающие о готовности воды.

При охлаждении воды произойдет автоматическое включение пускателя.

В заданное время суток (например 6ч утра) сигнал со входа 1 элемента ВО снимается и контактq1размыкается , и т. д.

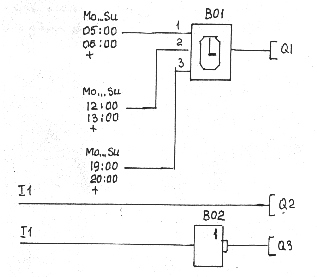

Логическая часть схемы модуляlogoприведена на рис. 2, где ВО1-элемент «часы» (обозначения приведены в условных заводских) ; ВО2- элемент НЕ; 11-вход модуля;q1-q3 - выходные контакты модуля; mo-su- дни недели; 05:00- 06:00 - моменты автоматического включения и отключения входных сигналов элемента ВО1 в часах и минутах суток.

Рис.2

Предварительный ( по отношению ко времени прихода персонала на работу) подогрев воды можно делать в гаражах, ремонтных мастерских и т. п. организациях.
