В схемах управления двигателем погружного водяного насоса с башней Рожновского и электродными датчиками уровня использование реле 2РВМ, минимальная длительность команд и пауз которого составляет 30 мин, не всегда удобно, особенно в зимнее время. В то же время приведенная ниже схема управления с использованием модуляlogoболее надежна и позволяет исключить промежуточное реле, диодный мост и резистор в цепи катушки реле.

На рисунке 1 представлена контактная часть схемы управления, где оригинально использованы контакты датчиков уровня для световой сигнализации еличины уровня.

Рис.1. Схема управления двигателем погружного водяного

насоса:sa-переключатель с позициями А, О и В;slb, slh-

контакты электродных датчиков соответственно верхнего и

нижнего уровней воды в башне Рожновского ;hlb, hlh -

сигнальные лампы достижения верхнего и нижнего уровней

воды; 11-13 - выводы для соответствующих входов в модуль

logo; q1- выходной контакт модуля; КМ - катушка пускателя

двигателя водяного насоса

Переключательsa в позиции А (в летнее время)переводит схему в автоматический режим с использованием логики модуляlogo(рис. 2).

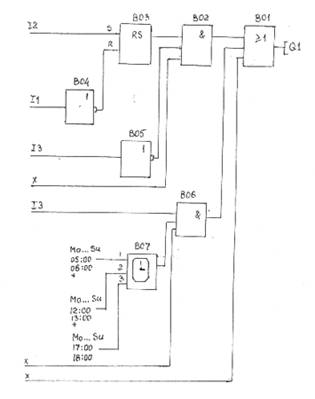

Рис.2. Схема использования элементов модуля :

q1-выходной контакт моодуля; ВО1- элемент ИЛИ;

ВО2, ВО6 -элемнты И; ВО4,ВО5- элементы НЕ;

rs -триггер; ВО7- элемент «часы»;mo…sun -дни

недели ( с понедельника по воскресенье)

Силовая схема питания двигателя известна и здесь не приводится.

В зимнее время переключательsaставится в позицию В (управление по времени), что позволяет с помощью элемента «часы», предусмотренного только в модуле, легко осуществлять управление даже при обмерзших датчиках.

Выводы 11-13 (рис.1) являются выводами модуля (входы на рис. 2). Время включения и время отключения на входе элемента ВО7 заданы условно для примера. Число включений и отключений насоса, как и время включения и отключения, легко задаются в модуле, т.к. в нем есть несколько элементов «часы».

Элемент ВО1 позволяет выбрать только один из вариантов работы схемы. При этом при разомкнутых контактахslb , slhдатчиков уровня лампыhlb,hlhне горят , а на входах 11 и 12 присутствует сигнал высокого уровня. В ходе замыкания контактовslh, slbна входах 11 и 12 появляются сигналы низкого уровня.

При наличии сигналов высокого уровня на входах 11 и 12 сигнал высокого уровня появляется на входе элемента ВО1 и контактq1 замыкается, включается пускатель двигателя насоса. Приуровне воды выше заданного верхнего на выходе элемента ВО1 имеем сигнал низкого уровня и контактq1размыкается.

На выходе элемента ВО1 сигнал высокого уровня появится только при снижении уровня воды ниже допустимого нижнего, что снова приведет к замыканию контактаq1и т. д.

Использование дополнительных резисторов в цепях ламп позволит использовать лампы более низкого напряжения (резисторы в схеме не показаны).
