Соблюдение необходимой освещенности в птичниках - одно из обязательных условий в современной технологии содержания птиц. Контроль освещенности выполняется обычно один раз в сутки перед установкой осветительных ламп, при этом считается, что уровень как бы уже достигнут и соответствует требованиям, хотя в действительности освещенность в птичнике обязательно меняется из-за целого ряда объективных причин. В такой ситуации рекомендуется использовать схему автоматического контроля освещенности, представленную ниже.

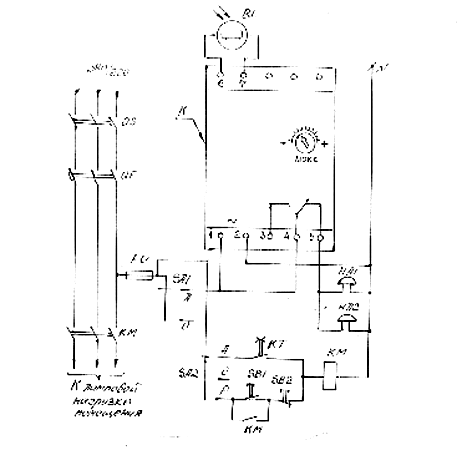

Схема контроля освещенности :qs - разъединитель;

qf - автоматический выключатель ; km -пускатель;

fu- предохранитель; k- реле tws-1; sa-1,sa-2- переключатели;

sb-1, sb-2 - кнопки; ha1, ha2 - звуковые сигналы; kt- контакт

программного реле времени, управляющий освещением

независимо от солнечного освещения (само реле не показано);

4-3 и 4-5 -контакты реле К; bl - фоточувствительный элемент.

Основу контроля составляетрелеtws-1, служащее для включения звукового сигнала при достижении в помещении ( в месте установки датчика) освещенности ниже уровня заданного уровня. Уровень освещенности задается регулятором на лицевой стороне реле и может регулироваться в диапазоне 2-300 люкс. При освещенности выше заданной контакт 4-5 разомкнут, а 4-3 - замкнут. Фоточувствительный элементls1имеет независимое от сети низковольтное питание и сравнивает степень освещенности помещения с установленным уровнем.

Релеtws-1имеет выдержку времени 50 с как при включении, так и при выключении для исключения срабатывания при резком и временном изменении интенсивности освещения ( сварочных работах, временном повышении накала ламп и т. д. )

В схеме предусмотрено включение ламп силовыми контактами пускателя через переключательsa2в ручном и автоматическом режимах. Например, регулятором реле К задан некий уровень освещенности и включены разъединители, автоматqsи пускатель КМ, при этом переключательsa1поставлен в позицию А. Тогда реле К запитано и при достаточной освещенности контакт 4-5 разомкнут. При освещенности ниже заданной контакт 4-5 включает сигналы, привлекая внимание обслуживающего помещение персонала. При этом пускатель КМ не отключается, а сигналы можно отключить переключателемsa1. Последним при необходимости можно включать и отключать реле К, проверяя соответствие реальной освещенности заданному уровню. Для такой беглой проверки не нужен люксметр.
