Результат выполнения технологической разработки.

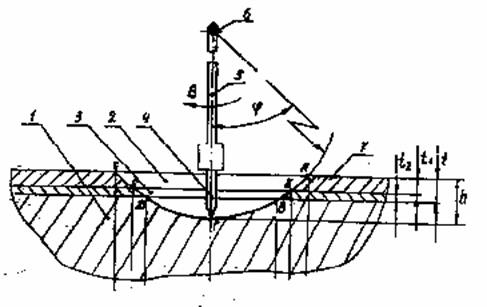

Способ осуществляют следующим образом. Изделие 1 (см. рис.) с покрытием 2 (или несколькими слоями 2 и 3 покрытия) приводят в соприкосновение с индентором 4, установленным на маятнике 5, способном совершать качательные движения В вокруг оси 6. Поворотом маятника 5 вокруг оси 6 выводят индентор из соприкосновения с изделием на некоторый уголj, задают глубинуhвнедрения, опускают. Индентор под действием массы маятника двигается (вращается вокруг оси 6), вступает во взаимодействие с исследуемой поверхностью 7 изделия, что приводит к нагружению изделия, образованию трещин в его материале 4, вызывает образование сигналов акустической эмиссии. Их принимают, регистрируют и анализируют в процессе всего исследования. При достаточной энергии индентор разрушает поверхностные слои изделия (только слой 2, слои 2 и 3, слои 2, 3 и часть основы 1 изделия в зависимости от соотношения величинt и h) и выходит из взаимодействия с изделием. Его останавливают. Анализируют спектр частот зарегистрированных сигналов акустической эмиссии по времени, выделяя интервалы времени прохождения индентором поверхностных слоев. Выделение интервалов осуществимо по разным регистрируемым параметрам акустической эмиссии. Если не требуется исследовать слои, то такое выделение интервалов не осуществляют. Строят спектр частот, преимущественно зависимость «спектральная плотность - частота», в нем выделяют преобладающую частотуw_n, по ней судят о трещинообразовании и, следовательно, о работоспособности инструмента. Под преобладающей частотой понимают то ее значение, которое соответствует значению максимального экстремума спектральной плотности.
