Номер 78-037-00 |
|||
|
Наименование проекта Устройство для регулирования и стабилизации напряжения трансформаторной подстанции |
|||
|
Назначение Повышение точности и плавности регулирования и стабилизации трехфазного напряжения на стороне высокого напряжения главного трансформатора подстанции |
|||
|
Рекомендуемая область применения Трансформаторные подстанции |
|||
|
Описание

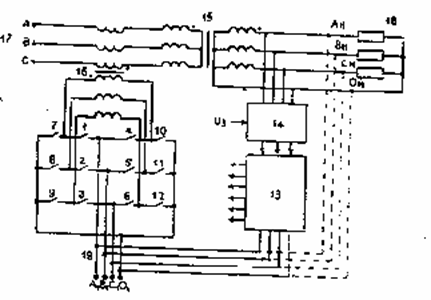

Результат выполнения конструкторской разработки. Устройство (см. рис.) содержит четыре трехфазные группы полностью управляемых тиристорных ключей с двухсторонней проводимостью. Первая группа включает в себя ключи 1, 2, 3, вторая 4, 5, 6, третья 7, 8, 9, и четвертая 10, 11, 12. Блок управления 13 ключами 1 - 12 синхронизирован с сетью и через датчик 14 отклонения фазных напряжений на нагрузке подключен к вторичной обмотке главного трансформатора 15, первичная обмотка которого через первичную обмотку вольтодобавочного трансформатора 16 подключена к сети 17, в то время как вторичная обмотка вольтодобавочного трансформатора через четыре группы ключей подключена к нагрузке 18 или дополнительному трехфазному источнику 19. Устройство работает следующим образом. При углах управленияa, равных 0, 30, 60, 90, 120, 150 и 180 0, устройство формирует на нагрузке семь уровней напряжения против пяти в прототипе. При плавном изменении угла управленияaвнутри каждого 30-градусного интервала происходит плавный переход с одного уровня на другой. Эта дополнительная функция заявляемого устройства отсутствует в прототипе, чем и вызваны его недостатки.
|
|||
|
Преимущества перед известными аналогами Устройство обладает улучшенными регулировочными свойствами, динамическими и массогабаритными показателями |
|||
|
Стадия освоения Внедрено в производство |
|||
|
Результаты испытаний Технология обеспечивает получение стабильных результатов |
|||
|
Технико-экономический эффект Снижение материалоемкости |
|||
|
Возможность передачи за рубеж Возможна передача за рубеж |
|||
|
Дата поступления материала 10.03.2000 |
