Номер

77-037-00

Наименование проекта

Стенд для испытания клещей сварочных

Назначение

Испытание на герметичность пневмо- и гидросистем клещей сварочных с пневмо- и гидроприводом.

Рекомендуемая область применения

Сварочное производство

Описание

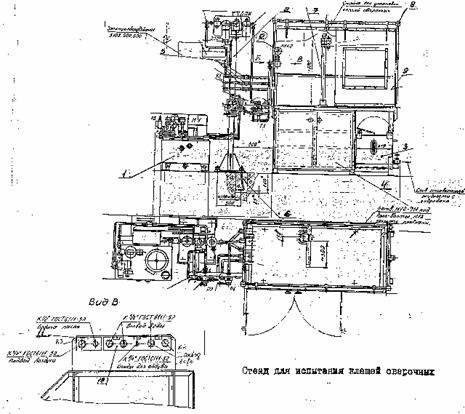

Стенд состоит из стола 4 (см. рисунок) для установки клещей , гидростанции 1, стойки 2 с расположенным на ней пневмо- и гидрооборудованием, гидробака 3 для сбора со стола отработанных воды и масла, электрооборудования.

На стойке расположены блок подготовки воздуха, кронштейн с гидро- и пневмораспределителями, кронштейн с пультом управления, соединительная арматура с колодкой К 1 для подключения воды и воздуха от цеховой магистрали. Стойка 2 и гидростанция 1 устанавливаются на фундамент с креплением фундаментными болтами 6. На столе установлены стойка 7 для установки клещей сварочных, ограждение 8, щитки 9, соединительная арматура с колодками К 2 10 и К 3 11, манометр 12 для контроля давления воды, гидробак 3.




Принцип работы. Клещи сварочные устанавливаются на стойку, подсоединяются гибкими шлангами с колодками, далее проверяется манометром наличие воды и воздуха в магистралях открыванием вентилей 5. Включением пневмораспеделителя осуществляется подвод воздуха к пневмосистеме клещей. При испытании клещей с гидроприводом кроме выполнения выше перечисленного необходимо еще включить насосную установку, отрегулировать давление клапаном предохранительным КП по манометру на давление 0,75 МПа, переключить гидрораспределитель.

Испытание на герметичность проводить:

-пневмосистем в течение 5 мин при давлении не более 0,5 МПа;

-системы охлаждения в течение 2 часов при давлении 0,2…0,4 МПа;

-гидросистемы в течение 5 мин. при давлении 0,75 МПа.

Преимущества перед известными аналогами

Аналоги не известны

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Повышение надежности работы сварочных клещей

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

03.04.2000
