Номер

77-035-00

Наименование проекта

Установка для развальцовки трубы

Назначение

Для развальцовки трубы колонки рулевого управления

Рекомендуемая область применения

Сборочное производство

Описание

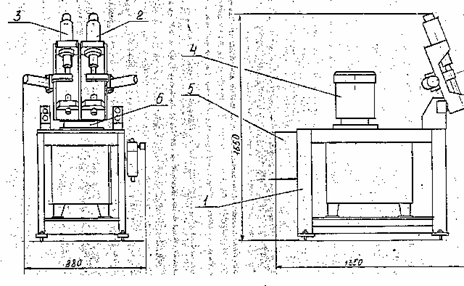

Состоит из рамы 1 (см.рисунок), приспособлений 2,3, гидрооборудования 4, электрооборудования 5, кронштейна 6.

Работа станка производится в двух режимах: наладочном, полуавтоматическом.


В наладочном режиме возможна независимая работа всех механизмов установки с целью настройки их для работы в полуавтоматическом режиме.

Установка для развальцовки трубы

Работа установки в полуавтоматическом режиме происходит следующим образом: в одно из приспособлений вручную устанавливается заготовка, при этом пуансоны, смонтированные на штоках гидроцилиндров, находятся в крайних верхних положениях, а рычаги зажимов заготовок отведены пневмоцилиндрами в сторону, что позволяет произвести установку заготовок. После этого оператор нажимает кнопки пуска цикла и работа установки продолжается в автоматическом цикле. Сначала происходит зажим заготовки, а затем развальцовка; при обратном ходе пуансона происходит съем заготовки специальным съемником, расположенным на торце гидроцилиндра, а затем разжим заготовки.

После окончания цикла оператор снимает заготовку с приспособления, переворачивает ее на 180 град.и устанавливает в другое рядом расположенное приспособление, а на место снятой заготовки устанавливает следующую и цикл работы установки продолжается.

Преимущества перед известными аналогами

Аналоги не известны

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Повышение производительности труда

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

31.03.2000
