Номер

77-033-00

Наименование проекта

Станок для обработки концов труб

Назначение

Снятие фасок на концах прямолинейных труб диаметром 36х2,5, с одной стороны.

Рекомендуемая область применения

Обработка металлов резанием

Описание

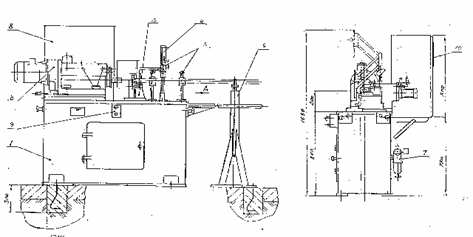

Станок состоит из станины 1 (см. рисунок), силовой головки 2, приспособления 3, ограждения рабочей зоны 4, приспособления фиксации заготовок 5, ограждения рабочего пространства 6, пневмооборудования 7, шкафа управления 8, рабочего пульта управления 9, наладочного пульта управления 10.

Станок работает в двух режимах: наладочном и полуавтоматическом.

В наладочном режиме узлы и механизмы станка испытываются и проверяются на работоспособность и правильность наладки станка для получения годной детали согласно КД. Управление наладочным режимом производится с наладочного пульта, расположенного сзади станка на дверце шкафа.

В полуавтоматическом режиме зажим детали и ее обработка происходят автоматически, последовательность действий в циклограмме работы станка. Управление станка в режиме «Полуавтомат» осуществляется с рабочего пульта, расположенного на передней стенке станины.




Станок для обработки концов труб

Принцип работы станка. Станок приводится в рабочую готовность, заготовка устанавливается и фиксируется на станке (один конец трубки устанавливается в призму приспособления 3 до упора, зажимается труба в установленном положении в приспособлении 5). Опускается ограждение рабочей зоны 4 и нажатием кнопки «Цикл» обрабатывается один конец трубы. Затем обрабатывается второй конец трубы.

Преимущества перед известными аналогами

Аналоги не известны

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Повышение производительности труда

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

30.03.2000
