Номер

77-029-00

Наименование проекта

Полуавтомат развальцовочный

Назначение

Развальцовка 8-ми миллиметровых стальных трубок топливных баков на автомобиль УАЗ-3160 и измененных трубок со штампованным фланцем на действующие автомобили.

Рекомендуемая область применения

Сборочное производство

Описание

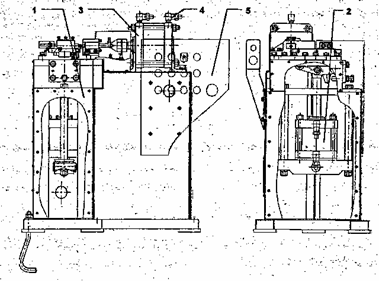

Полуавтомат состоит из станины 1 (см. рисунок), пневмоцилиндра зажима 2, пневмоцилиндра развальцовки 3, пневмооборудования 4, электрооборудования 5.

Станина представляет сварную конструкцию, на которую монтируется механизм пневматического зажима заготовок и пневмоцилиндр развальцовки трубок.




Полуавтомат развальцовочный

В губке зажима полуавтомата помещают заготовку (стальную трубкуЖ8 мм) до убирающегося упора. При нажатии на пусковую кнопку управления происходит зажим заготовки пневмоцилиндром. Положение «зажим» контролируется конечным выключателем, через несколько секунд происходит развальцовка пневмоцилиндром. В момент развальцовки срабатывает выключатель, несколько секунд происходит дожатие и шток пневмоцилиндра возвращается в исходное положение, после чего происходит разжим заготовки.

Управление станком ведется от пульта управления в полуавтоматическом режиме и от электрошкафа в наладочном режиме.

Преимущества перед известными аналогами

Аналоги не известны

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Повышение производительности труда

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

20.03.2000
