Номер

77-021-00

Наименование проекта

Стенд для испытания детских колясок

Назначение

Испытание детских колясок, имитируя их спуск со ступенек, бордюра.

Рекомендуемая область применения

Испытательная техника

Описание

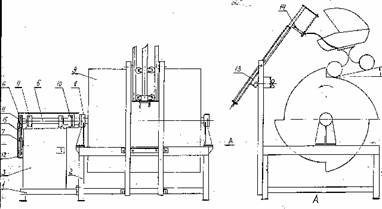

Стенд состоит из подставки 1 (см.рисунок) и рамы 2, на которых смонтированы привод 3 и барабан 9, корпуса 4. Вращение барабана осуществляется от электродвигателя посредством шкивов 6 и 7, ременной передачи 15, вала 5 и муфты 10.

Барабан смонтирован на шарикоподшипниках в кронштейнах 8. Вращающиеся части привода защищены кожухами 11, 12. Сбоку к раме 2 крепится устройство 13, которое позволяет производить регулировку положения тяги 14 в вертикальном и горизонтальном направлениях для установки коляски в определенном положении.

Стенд для испытания детских колясок

Электроаппаратура для управления электродвигателем размещена в нише привода 3. На панель управления выведены кнопки «Пуск» и «Стоп», рукоятка вводного автоматического выключателя, сигнальные лампочки о подаче напряжения.

Принципиальная схема стенда «Ступенчатый барабан» соответствует ГОСТ 19245-93.

Преимущества перед известными аналогами

Аналоги не известны

Стадия освоения

Опробовано в условиях опытной эксплуатации

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Улучшение качества изделий

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала
