Результат выполнения конструкторской документации.

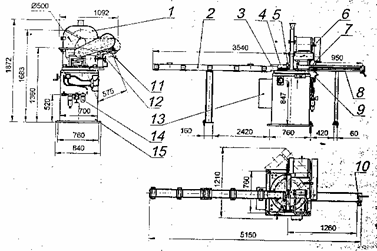

Станок состоит из кожуха 1(см. рисунок), рольганга 2, маховичка поворота планшайбы 3, рукоятки фиксации планшайбы 4, гайки регулировки 5, бабки 6, пульта управления 7, направляющей упора 8, крана управления прихватами 9, передвижного упора 10, гайки натяжения ремней 11, ограничительных винтов силовой головки 12, электро-пневмооборудования 13, 14, станины 15.

Станок для отрезания металлов различных профилей

Кожух 1 стационарно смонтирован на планшайбе станины 15. Рольганг 2 состоит из сварной рамы, на которой в подшипниках качения установлены опорные ролики. На внутренней стороне рамы имеются направляющие пластины. Станина 15 состоит из литой тумбы, на боковых поверхностях которой размещены пневмо-электрооборудование 13-14. На верхней плоскости тумбы установлена плита, на которой смонтированы механизмы зажима заготовки, механизм поворота планшайбы и планшайба. Механизм зажима имеет клиновой прихват и пневмоцилиндр. Механизм поворота представляет собой конический редуктор с приводом от маховичка, на выходном валу которого установлена шестерня, передающая вращение на планшайбу через зубчатое колесо.

Бабка смонтирована на стойке планшайбы станины и имеет возможность поворота вокруг горизонтальной оси. Угол поворота бабки определяется регулировочными винтами 12. Бабка состоит из литой плиты, на которой установлен шпиндель в подшипниках качения, и привода, состоящего из клиноременной передачи, закрытой кожухом, и электродвигателя, установленного на подмоторной плите. Натяжение ремней клиноременной передачи производится гайками 11. Перемещением груза по штангам плиты устанавливается необходимое усилие для поворота бабки.

Абразивный круг крепится на шпинделе фланцами и закрыт кожухом 1. Упор 8 состоит из сварной направляющей и перемещающегося по ней передвижного упора 10. Путем передвижения упора 10 и изменения положения выдвижной штанги упора производится настройка необходимой длины отрезаемой заготовки.

Контроль заданной длины отрезаемой заготовки производится по линейке, закрепленной на лицевой стороне направляющего упора. Фиксация упора в заданном положении производится рукояткой.

Принцип работы. Упор выставляется на необходимую длину отрезаемой заготовки и фиксируется в этом положении. Планшайба поворачивается на необходимый угол и фиксируется в этом положении рукояткой 4.

Разрезаемый материал устанавливается на рольганг в требуемом положении и подается до упора. Вращением гаек механизмов зажима устанавливается зазор между прихватами и разрезаемым материалом 2...4 мм. Поворотом рукоятки крана 9 зажимается заготовка. Включением вращения отрезного круга производится отрезка заготовки.
