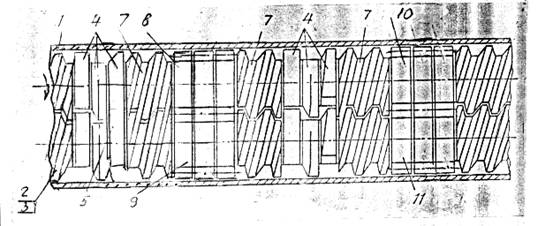

Состоит (см. рис.) из корпуса 1, двух роторов, смонтированных с возможностью вращения в одну сторону. Каждый ротор выполнен в виде вала 2 со шнековыми насадками 3 в загрузочной зоне. За шнековыми насадками смонтированы смесительные кулачки 4 с напорной боковой 5 и торцовой 6 поверхностями. За кулачками расположены шнековые насадки 7 и основные ведущая 8 и ведомая 9 шестерни. Дополнительные шестерни 10 и 11 установлены на валах 2 с чередованием с кулачками. Смеситель снабжен также шестеренчатым механизмом.

Работает смеситель следующим образом. Смешиваемые компоненты захватываются шнековыми насадками вращающихся роторов и подаются в зону смешения. Под действием кулачков компоненты перемешиваются, при этом происходит многократное расчленение и соединение потоков. Из зоны смешения смешиваемый материал захватывается подающимися шнековыми насадками и транспортируется в зону установки шестерен. Двигаясь вдоль зубьев, материал подвергается дополнительному интенсивному деформационному воздействию.
