ПОДРОБНАЯ ИНФОРМАЦИЯ
Заявку на получение дополнительной информации по этому проекту можно заполнить здесь.
|
Номер 69-013-00 |
|
Наименование проекта Подставка регулируемая |
|
Назначение Для обеспечения нарезания зубьев на цилиндрических шестернях с диаметрами по впадинам зуба от 228 до 344 мм. |
|
Рекомендуемая область применения Зубофрезерные станки |
|

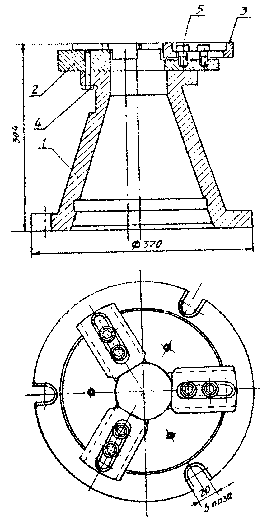

Описание Подставка (см. рисунок) состоит из основания 1, вставки 2, фланца 3, крепежных деталей 4,5. Для обеспечения надежной опоры шестерни подставка крепится к столу зубофрезерного станка при помощи трех болтов М8х40 мм. Заготовка шестерни накладывается на подставку и сверху поднимается оправкой станка. За счет перемещения вставок подставка позволяет производить нарезание зуба на шестернях с разными диаметрами без применения смешанных фланцев. Габаритные размеры подставки - диаметр 370х304 мм, масса - 16,3 кг Подставка может применяться на зубофрезерных станках модели 5К32, 5Е32П. Применение регулируемой подставки при нарезании зуба на шестернях с большим диаметром позволяет сократить время на переналадку станков, уменьшить количество применяемой оснастки и за счет снижения вибрации повысить качество цилиндрических шестерен.
|
|
Преимущества перед известными аналогами Аналоги не известны |
|
Стадия освоения Внедрено в производство |
|
Результаты испытаний Технология обеспечивает получение стабильных результатов |
|
Технико-экономический эффект Улучшения качества изделий |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 08.12.1999 |
