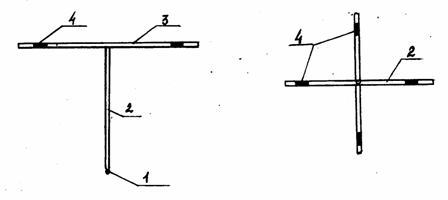

Устройство представляет собой радиометрический прибор крестообразной формы в плане: в центре его размещается зонд 2 (см. рисунок). В острие зонда диаметром 25 мм помещается радиоактивный источник 1. Детекторы - счетчика 4 размещены на концах двух горизонтальных плеч датчика.

Телескопическая конструкция устройства обеспечивает выдвижение зонда на 20 см, а плечиков - на 10 см.

Электрическая часть плотномера состоит из четырех блоков - детекторов и четырех согласующих каскадов. Назначение каскада - согласование высокого сопротивления блока.

Блок - схема пульта регистратора включает: переключатель детекторов, усилитель, контрольный генератор, преобразователь напряжения, триггеры, электромеханический счетчик, источник питания.

Подача питающих напряжений на приемник и снятие с него сигналов осуществляется по экранированному пятижильному кабелю. Кабель подсоединен к пульту регистратора.

Данное устройство позволяет осуществлять оперативный контроль качества бетонирования при послойной укладке бетонной смеси толщиной 40 - 50 см. После укладки первого слоя штыревой гамма - плотномер погружается в бетонную среду, при этом между приемником и бетонной поверхностью не должно быть воздушного зазора. Переводом переключателя детекторов в положение 1, 2, 3, 4 и тумблера вниз осуществляется контрольное измерение попеременно каждого секторного сечения бетонного слоя по вертикали.

Переводом переключателя детекторов в положение 1 и тумблера вверх производится одновременное включение всех четырех детекторов.

Продолжительность измерения - 1-2 мин

Оценкой качества бетонирования является проектное или заданное значение объемной массы бетона
