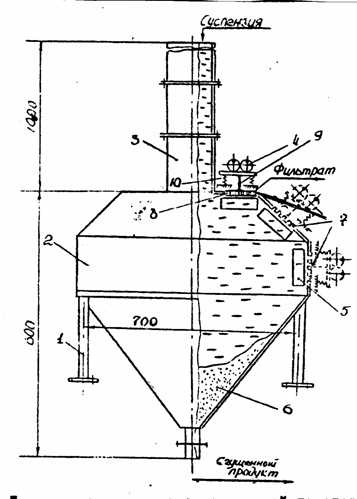

Установка состоит из опорной конструкции 1 (см. рисунок), на которой закреплена ванна 2 вместимостью 100 л. В верхней части ванны жестко закреплена напорная труба 3, состоящая из отдельных секторов, связанных друг с другом через уплотнения болтами. В ванне имеются прямоугольные отверстия 7, в которые через уплотнения устанавливаются динамические фильтровальные перегородки 8. Центральная часть перегородки через шток 9 жестко крепится к инерционному вибратору 4. Инерционный вибратор установлен на упругие элементы 10, передающие вибрационное воздействие на перегородку. Снизу под фильтровальной перегородкой на ванне установлены прозрачные стекла 5 для наблюдения. Сгущенный продукт собирается в нижней части ванны 6.

Основным узлом установки является динамическая фильтровальная перегородка. Она состоит из рамки, изготовленной из тонколистового металла с продольными и поперечными пазами, с помощью которых производится необходимое натяжение укладываемой порядно в двух направлениях (вдоль и поперек) упругой полимерной мононити из дедерона диаметром 0,001 м без зазора. Фильтровальная рамка помещается в опорное основание, конструкция которого дает возможность одновременной установки нескольких одинаковых фильтровальных рамок, в своей совокупности образующих общую динамическую фильтровальную перегородку.

Исходная суспензия с относительной влажностью до 70% с помощью насоса поступает в ванну фильтра - сгустителя и заполняет ее.

Затем с помощью динамических перегородок разделяется на осветленный продукт (фильтрат) и сгущенную суспензию.
