ИННОВАЦИИ БИЗНЕСУ

Номер

66-005-00

Наименование проекта

Реконструкция фундаментов на ВЛ - 110 кВ

Назначение

Для исключения земляных работ на заболоченной местности при обслуживании и строительстве ЛЭП, уменьшения расхода железобетона

Рекомендуемая область применения

Строительство и обслуживание ЛЭП, энергетика

Описание

При строительстве ВЛ - 110 кВ под металлические опоры применяли железобетонные основания, закапываемые в котлованы.

На основании типового проекта предложена конструкция поверхностных фундаментов описания ростверка.

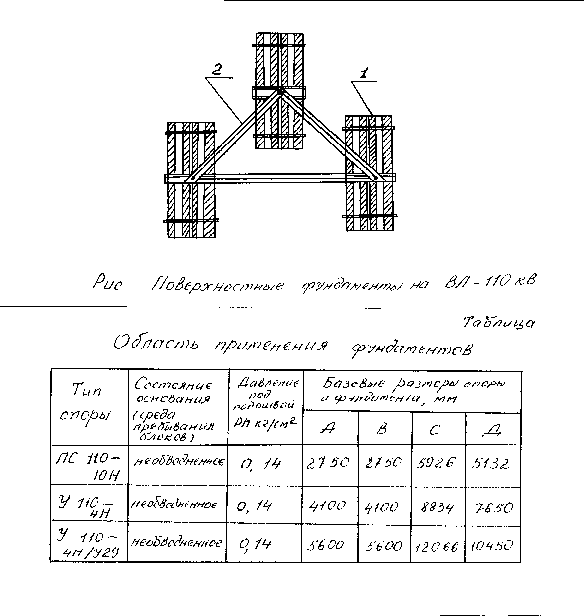

На выровненную поверхность по вершинам треугольника, со сторонами, в зависимости от базы устанавливаемой опоры (см. таб.), укладываются блоки, каждый из которых состоит (см. рис.) из четырех грузовых балок 1 с размерами 8000х350х350 мм. Металлический ростверк 2, выполненный в виде треугольника и состоящий из трех сборных металлических балок, крепится на центры бетонных блоков. По углам вписанного квадрата на металлических балках ростверка выполнены отверстия под крепление ног устанавливаемой опоры.

Данная конструкция фундамента полностью исключает земляные работы на болотистой местности при строительстве ВЛ, расход железобетона сокращен в два раза.

Внедрено в Мехколонне 68 АО «Дальэлектросетьстрой».

Преимущества перед известными аналогами

Не требуются железобетонные основания, закапываемые в котлованы при строительстве ВЛ - 110 кВ под металлические опоры, более надежная конструкция, металлический ростверк крепится на центры бетонных блоков

Стадия освоения

Внедрено в Мехколонне 68 АО "Дальэлектросетьстрой"

Результаты испытаний

Соответствует требованиям строительства ЛЭП на заболоченной местности

Технико-экономический эффект

Полностью исключаются земляные работы на болотистой местности при монтаже ВЛ - 110, расход железобетона сокращен в 2 раза

Возможность передачи за рубеж

За рубеж не передаётся

Дата поступления материала

19.12.1999
