Номер 63-057-00 |
|||
Наименование проекта Ленточный вакуум-фильтр |
|||
Назначение Для непрерывного фильтрования суспензии |
|||
Рекомендуемая область применения В производстве удобрений, бумаги, резины, лаков, красок, горно-рудной и др. отраслях промышленности, где используются дисперсные системы |
|||

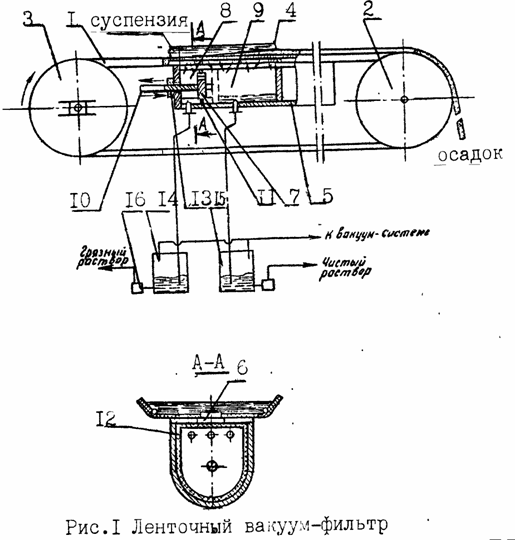

Описание Фильтр имеет бесконечную фильтровальную ленту 1 (см. рисунок), натянутую на приводном и натяжном барабанах 2 и 3; загрузочные лотки 4 для суспензии и промывной воды и вакуум-камеру 5, имеющую отверстие 6 для прохождения раствора в нее. В зоне фильтрации вакуум-камеры установлена перегородка 7, которая разделяет зону на две секции 8 и 9. Перегородка снабжена штоком 10, с помощью которого она перемещается вдоль продольной оси вакуум-камеры за ее пределы.
Для устранения перетока растворов из секции 8 и 9 между торцом перегородки 7 и внутренними стенками вакуум-камеры предусмотрено уплотнение 11, которое закреплено к перегородке и скользит с ней по внутренней поверхности камеры. В верхней части перегородки предусмотрены отверстия 12 для выравнивания вакуума в обеих секциях. Для герметизации отверстия, через которое шток выходит из камеры, предусмотрены уплотнитель 13. Обе секции и вакуум-камеры соединены отдельными линиями с вакуум-сборниками 14 и 15 растворов, снабженными насосами 16. Фильтр работает следующим образом. Суспензия через загрузочный лоток поступает на непрерывно движущуюся фильтровальную ленту, где происходит отделение твердых частиц от раствора за счет вакуума, создаваемого в секциях и камере вакуум-насосом. В секцию 8 камеры поступает загрязненный твердой фазой раствор, а в секцию 9 - чистый раствор, так как в секции 8 уже образовался осадок определенной толщины, обеспечивающий чистоту раствора. Загрязненный и чистый растворы собираются соответственно в сборниках и насосами раздельно подаются на дальнейшую переработку. Перегородки с помощью штока устанавливаются оператором или системой регулирования в предельное с минимальной зоной фильтрования грязного раствора положение в вакуум-камере, обеспечивающее заданную чистоту раствора. |
|||
Преимущества перед известными аналогами Позволяет получить продукт высшего качества за счет снижения содержания твердой фазы в продукционном растворе |
|||
Стадия освоения Внедрено в производство |
|||
Результаты испытаний Технология обеспечивает получение стабильных результатов |
|||
Технико-экономический эффект Улучшено качество продукции, снижены энергозатраты на 10-15%, увеличена производительность фильтрации |
|||
Возможность передачи за рубеж За рубеж не передаётся |
|||
Дата поступления материала 27.04.2000 |
