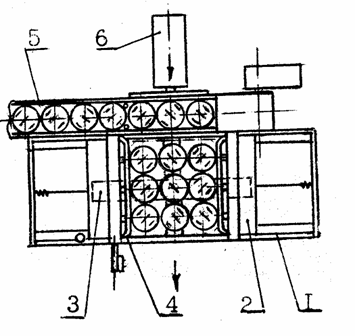

Устройство устанавливают непосредственно у одной из боковых сторон транспортера, подающего фляги от фасовочного автомата. Состоит из рамы1 (см. рисунок), двух тележек с платформами 2, пневмопривода 3, двух механизмов бокового выравнивания пакета из фляг 4.

Рама представляет собой сварную металлическую конструкцию с уложенным в нее рельсовым путем и гнездом под укладываемый поддон. Тележки исполнены в левом и правом варианте и имеют плоскость, внизу которой укреплены четыре поворотно-опорные роликовые опоры и неподвижный упор-выравниватель для центрации поддона, а также кронштейн для соединения с пневмоприводом.

Пневмопривод состоит из 2-х пневмоцилиндров, уложенных в раму и соединенных через кронштейн с тележками.

Боковые выравниватели представляют собой откидывающиеся направляющие, закрепленные на раме и имеющие тяги, приводимые в движение передвигающимися тележками.

Устройство для формирования фляг на поддоне работает следующим образом. Фляги с лакокрасочной продукцией поступают от участка фасовки к устройству для формирования по напольному транспортеру.

Поддон в это время укладывается вильчатым электропогрузчиком в гнездо рамы формирователя. С помощью пневмопривода тележки сдвигаются, автоматически устанавливая поддон по центру рамы. После того, как три фляги остановятся напротив сталкивателя, последний включается в работу и сдвигает фляги на тележки, а затем возвращается в исходное положение, пропуская еще три фляги в исходную позицию.

Так повторяется 3 цикла. Затем тележки раздвигаются, автоматически убираются боковые выравниватели, и фляги опускаются на поддон. Электропогрузчик убирает сформированный поддон и ставит на его место пустой. Далее операция повторяется.

На конвейере предусмотрена блокировка, обеспечивающая взаимодействие всех частей устройства в нужной последовательности.
