Конная повозка содержит кузов, несущую раму, переднюю и заднюю оси ходовых колес, гидросистему, включающую гидроподъемник с гидронасосом для подъема кузова, блок клапанов, трубопроводы, гидроаккумулятор, гидробак и гидронасос.

Гидроподъемник соединен с гидробаком, гидронасосом и гидроаккумулятором посредством блока клапанов и трубопроводов. Гидронасос установлен с возможностью взаимодействия его с подпружиненной рамой при перемещении повозки.

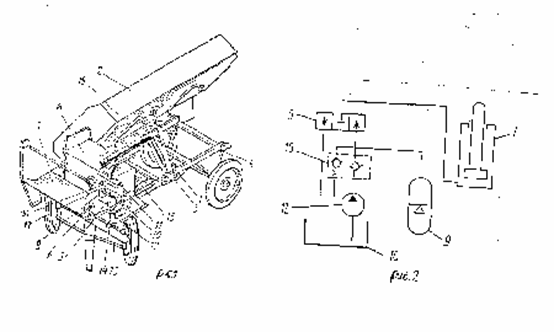

Гидроподъемник 1 (рис.1) размещается под центром кузова 2 и опирается на шарнир 3 подвески рамы 4 повозки. Гидронасос 5 с педальным приводом 6 располагается под площадккой 7 ездового. Под сиденьем 8 ездового крепится блок клапанов 9 и блок клапанов 10 управления с запорным и сливным клапанами с рукояткой 11. Дополнительный гидронасос (гидроцилиндр) 12 размещен между рамой повозки и осью 13, на которую рама повозки опирается через пружину 14. Гидроаккумулятор 15 укреплен на раме повозки, а гидробак 16 - под сиденьем ездового.

Гидросистема (рис.2) конной повозки работает следующим образом.

При движении повозки происходят перемещения подпружиненной рамы относительно оси повозки, тем самым приводится в действие гидроцилиндр, который через блок клапанов перекачивает рабочую жидкость (масло) из гидробака в гидроаккумулятор. Возрастание давления более 50 кгс/кв.смв гидроаккумуляторе ограничивается предохранительным клапаном 17, находящимся в блоке клапанов.

Для подъема кузова рукояткой открывают запорный клапан, и жидкость из гидроаккумулятора направляется по трубопроводу 18 в гидроподъемник.
