Номер

61-044-00

Наименование проекта

Пружинный протектор ПП-1Н73

Назначение

Устройство крепления кабельных линий питания погружных электродвигателей, используется в качестве приводов центробежных насосов для добычи нефти и других пластовых жидкостей

Рекомендуемая область применения

Спуско-подъемные операции на предприятиях нефтедобычи и других

Описание

Описание к ИЛ n 61-044-00

В целях уменьшения времени установки крепежного устройства на колонну труб изготовлен пружинный протектор оригинальной конструкции.

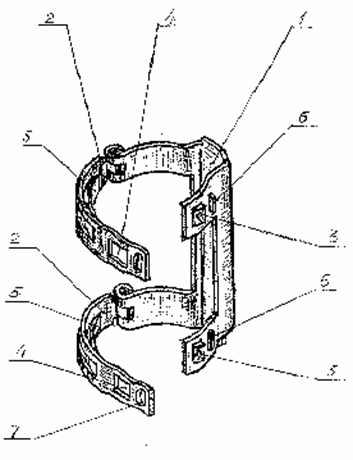

Устройство содержит корпус с продольным пазом под кабель 1 (см.рисунок) и шарнирно соединенные с корпусом зажимные скобы 2. На противоположной стороне корпуса установлены два подпружиненных фиксатора 3.

На скобах имеются пазы 4 под фиксаторы и отогнутые пружинные пластины 5. Для создания натяжения скоб при фиксации устройства в верхней и нижней частях корпуса имеются упоры 6, а на скобах - пазы 7.

Установка устройства на колонну труб производится следующим образом. В паз корпуса укладывают кабель, затем пружинный протектор накладывают на соединительную муфту и закрепляют с помощью скобы и подпружиненного фиксатора, входящего в паз.

Пружинный протектор ПП-1Н73 устанавливается по всей длине колонны труб в местах их соединения муфтами (над и под муфтой).

Данное устройство позволяет обеспечить надежное крепление силового кабеля во время спуско-подъемных операций и предотвратить разрыв кабеля в результате его контакта с обсадной колонной.

Преимущества перед известными аналогами

Оригинальная конструкция

Стадия освоения

Внедрено в производство

Результаты испытаний

Технология обеспечивает получение стабильных результатов

Технико-экономический эффект

Снижена трудоемкость работ и уменьшено время установки крепежного устройства на колонну труб

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

22.02.2000
