Описание к ИЛn61-018-00

Технологические операции, выполняемые на моечно-сушильной линии МС1-01:

- загрузка деталей;

- обезжиривание деталей в растворе синтетического моющего средства;

- промывка деталей горячей водой;

- сушка деталей горячим воздухом;

- разгрузка деталей.

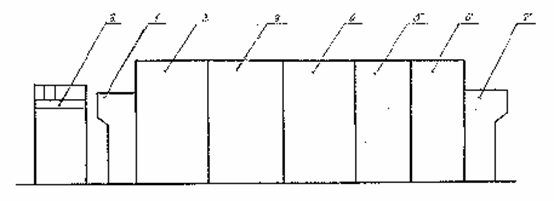

Линия состоит из модулей (см.рисунок, скомпонованных по функциональному назначению: модуля загрузки 1, двух модулей обезжиривания 2,3, модуля промывки 4, двух модулей сушки 5,6, приставки разгрузки 7, пульта управления 8.

Перемещение деталей вдоль линии в процессе их обработки осуществляется конвейером. Каждый модуль имеет свой конвейер, которые соединены в единый конвейер.

Модуль загрузки предназначен для загрузки деталей как в таре, так и без нее. В этом модуле установлен привод конвейера линии, который имеет бесступенчатое регулирование скорости.

Модуль обезжиривания состоит из блоков - операционного и рециркуляции. Корпус операционного блока выполнен из нержавеющей стали и представляет собой двухкамерную коробчатую конструкцию. В рабочей камере имеется струйная система, состоящая из верхних и нижних коллекторов. Коллекторы и форсунки - съемные и позволяют устанавливать их под любым углом к плоскости конвейера. Для удаления паров раствора из блока обезжиривания предусмотрена вытяжная вентиляция, которая должна подключаться к цеховой вытяжной вентиляции.

Блок рециркуляции представляет собой емкость для заливки раствора с насосами, нагревателями и фильтром. Для контроля уровня и температуры раствора блок рециркуляции снабжен уровнемером и датчиком температуры.

Модуль промывки содержит операционный блок и блок рециркуляции и служит для промывки деталей горячей водой.

Модуль сушки представляет собой сварную конструкцию. Снаружи и внутри каркас облицован тепло- и шумопоглощающими панелями. На стенах рамы крепятся четыре коллектора, соединенные с камерой, в которой установлены нагреватели. Все четыре сопла коллекторов имеют возможность регулировки ширины щели и расстояния до полотна конвейера.

Пульт управления выполнен в виде каркаса со съемными панелями и боковинами. На каркасе снаружи установлены панели индикации и управления, внутри - силовые панели.
