Описание к ИЛn61-016-00

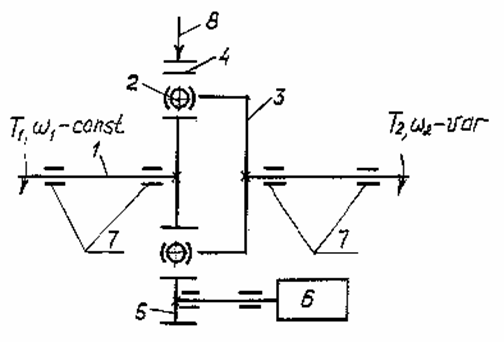

Вариатор состоит из ведущего вала 1 (см.рисунок), радиального шарикоподшипника 2, ведущего вала 3, присоединенного к сепаратору шарикоподшипника, зубчатого венца 4, надетого с натягом на наружное кольцо подшипника, шестерни 5, соединенной с приводом. Валы установлены в подшипниках.

В качестве варианта конструкции вариатора вместо зубчатого венца, шестерни и привода может быть использован фрикционный тормоз 8.

Вариатор работает следующим образом. Вращающий момент от вала передается на тела качения и сепаратор подшипника, который приводит в движение ведомый вал 3. Включением привода, увеличивающего или уменьшающего частоту вращения зубчатого венца вместе с наружным концом подшипника или удерживает его в одном положении, чем достигается плавное изменение вращающего момента на ведомом валу.

С целью уменьшения проскальзывания шариков зазор в серийном подшипнике уменьшен за счет посадок с увеличенным натягом ведущего вала во внутреннем кольце и венца на наружном кольце подшипника.

В вариантном исполнении вариатора увеличение момента торможения на тормозе уменьшает частоту вращения наружного кольца подшипника и одновременно плавно увеличивает частоту вращения ведомого вала. Соответствующим образом изменяется значение крутящего момента на указанных звеньях механизма.
