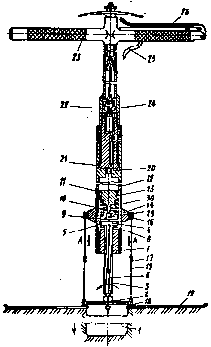

Устройство для отбора проб грунта состоит из пробоприемника 1, закрепленного на фланце 2. штока 3, направляющей втулки 7. амортизатора 8 и динамической системы, содержащей поршень 9, пружину 10 и толкатель 11. Шток 3, направляющая втулка 7, амортизатор 8, поршень 9, пружина 10 и толкатель 11 помещаются в ствол 12.

В нижней части станины имеется опорная плита 19. В верхней части ствола имеется зарядная камера (патронник) 20, через запирающий механизм 21, соединяющаяся со штангой 22, имеющей рукоятки 23. В штанге 22 размещен ударный механизм 24, а в рукоятке 23 - спусковой и предохранительный 26 механизмы.

В зарядную камеру 20 вводится патрон и запирается в нем. На поверхность грунта устанавливают станину и на ее опорную плиту 19 становятся ногами. На фланец 2 надевается пробоприемник 1, который вводится в колонку 15 станины до контакта его с поверхностью грунта.

Таким образом, устройство устанавливается в исходное положение. Затем взводится ударный механизм и производится выстрел. Под действием пороховых газов пробоприемник 1 заглубляется в грунт.

Скорость движения подвижных деталей устройства как при слабом, так и при более сильном сопротивлении грунта одинаково замедляется за счет равновременного снижения давления пороховых газов в стволе 12.

Повернув рукоятку 23 по часовой стрелке на 90 град, выводят радиальные выступы 14 ствола 12 из кольцевых прорезей 16 колонки 15.

При этом находящийся в пробоприемнике образец отделяется от грунта. После этого устройство с образцом грунта в пробоприемнике извлекают из колонки 15 станины, заменяют пробоприемник и процесс повторяется.
