Номер

54-181-00

Наименование проекта

Оправка для нарезания резьбы на расточном станке

Назначение

Для крепления и винтового перемещения резца при нарезании внутренней резьбы на корпусных деталях на расточном станке.

Рекомендуемая область применения

Механическая обработка корпусных деталей на предприятиях машиностроения

Описание

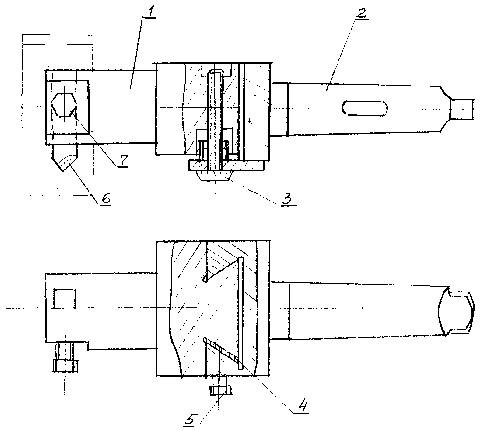

Оправка (см. рисунок) состоит из двух основных частей - ползуна 1 и корпуса 2, которые соединены между собой посредством «ласточкиного хвоста». Отправка устанавливается в шпинднле расточного станка. В ползуне с помощью болта 7 крепится резец 6. Регулировка глубины подачи осуществляется микрометрическим винтом 3 и фиксируется винтом 5 через клин 4.

Рис. Оправка для нарезания резьбы на расточном станке

Преимущества перед известными аналогами

Обеспечивается более высокое качество нарезки резьбы

Стадия освоения

Внедрено в производство

Результаты испытаний

Обеспечивается получение стабильного качества нарезаемых резьб.

Технико-экономический эффект

Внедрение повышает производительность труда.

Возможность передачи за рубеж

За рубеж не передаётся

Дата поступления материала

05.03.2000
