Испытано 18 железобетонных балок, армированных одним рабочим стержнем трех различных диаметров (d_а) 10, 14 и 18 мм с тремя вариантами толщины защитного слоя бетона (d_эс) 15, 20 и 25 мм.

Балки, после приложения изгибающего момента, с раскрытыми трещинамиa_crcв атмосферных условиях подвергались воздействию 3% раствораnaclв течение 24 месяцев. После появления продольных трещин в растянутой зоне бетона железобетонных балок выявлено, что важнейшим показателем коррозионной стойкости арматуры является коэффициентк₀=к₂/к₁(гдек₁,к₂соответственно глубины поражения арматуры со стороны защитного слоя бетона и противоположенной стороны). Величинак₀зависит от класса арматуры,a_crcиd_эс(рис.1). Предельно-допустимой шириной раскрытия трещин приd_эс= 15мм является величинаa_crc= 0,05мм, приd_эс= 20мм иd_эс= 25мм -a_crc= 0,10мм, при которыхк₀= 0.

Глубина и длина участка коррозионного поражения определяетсяa_crcи величинойФ(отношение диаметра арматурыd_ак толщине защитного слоя бетонаd_эс) (рис.2). При возрастанииa_crcиФзначения коррозионного поражения арматуры увеличиваются.

Результаты экспериментальных исследований показывают различную степень коррозионного поражения арматуры классов А-iiiи А-iв трещинах бетона, что предусматривает изменение состава первой группы арматурной стали в таблице 11 СниП 2.03.11-85.

Для обеспечения расчетной долговечности железобетонных конструкций с рабочей арматурой класса А-iiiв сильноагрессивной среде, содержащей хлорид-ионы, необходимо принять нормативное значениеa_crc0,10мм дляd_эс>15мм иa_crc0,125мм дляd_эс>20мм. Размеры сечения бетона растянутой зоны и диаметра арматуры, необходимо назначать с учетом величиныФ<>

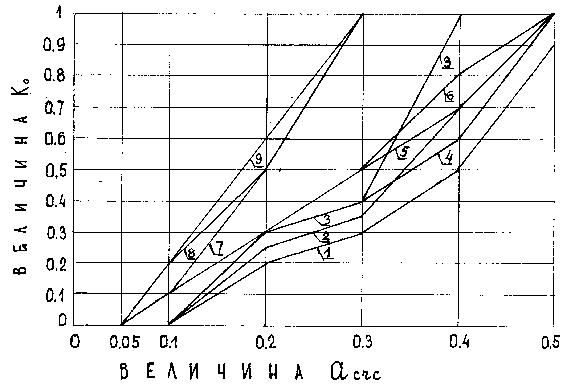

Рис. 1. Показатель коррозионной стойкости арматуры класса А-iiiв трещинах бетона .

1 -d_а= 18мм,d_эс= 25мм; 2 -d_а= 14мм,d_эс= 25мм;

3 -d_а= 10мм,d_эс= 25мм; 4 -d_а= 18мм,d_эс= 20мм;

5 -d_а= 14мм,d_эс= 20мм; 6 -d_а= 10мм,d_эс= 20мм;

7 -d_а= 18мм,d_эс= 15мм; 8 -d_а= 14мм,d_эс= 15мм;

9 -d_а= 10мм,d_эс= 15мм.

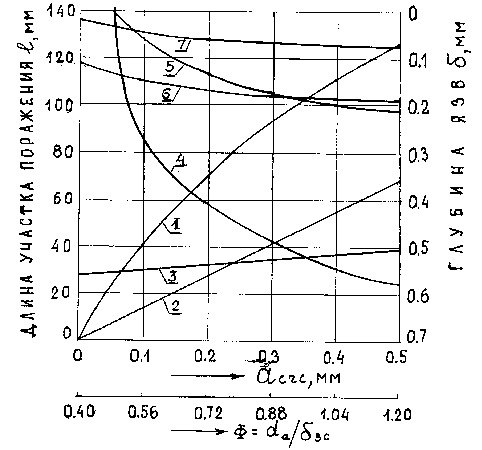

Рис. 2. Показатели коррозионного поражения арматуры классаa-iii

в зоне трещин бетона.

1 -l_max(a_crc), 2 -l_ср(a_crc), 3 -l_сред(Ф), 4 -d_max(a_crc),5 -d_сред(a_crc), 6 -d_max(Ф),

7-d_сред(Ф).
