Испытание 18 железобетонных балок, армированных одним рабочим стержнем трех различных диаметров 10, 14 и 18мм с тремя вариантами толщины защитного слоя бетона 15, 20 и 25мм.

Балки, после приложения изгибающего момента, с раскрытыми трещинамиa_crcв атмосферных условиях подвергались воздействию 3% раствораnaclв течении 24 месяцев. После появления продольных трещин в растянутой зоне бетона железобетонных балок выявлено, что наибольшее распространение коррозии вдоль стержня зависит от расстояния между трещинами и толщины защитного слоя бетонаd_зс(см. табл. 1).

Важнейшим показателем коррозионной стойкости арматуры является коэффициентК₀=К₂/К₁(гдеК₁иК₂- соответственно глубины поражения арматуры со стороны защитного слоя бетона и противоположной стороны). ВеличинаК₀зависит от класса арматуры,a_crcиd_зс(рис. 1.). Предельно-допустимой шириной раскрытия трещин является величинаa_crc= 0,025мм, при которойК₀= 0.

Процент возникновения коррозии арматуры в трещинах бетона зависит от показателяФ=d_a/d_зс(отношение диаметра арматуры к толщине защитного слоя бетона) (табл.2.).

Глубина и длина участка коррозийного поражения арматуры определяетсяa_crcи величинойФ(рис.2.). При возрастанииa_crcиФзначения коррозионного поражения арматуры увеличиваются. Предельно-допустимой величинойa_crcявляются значенияa_crc= 0,050мм.

Для обеспечения расчетной долговечности железобетонных конструкций с рабочей арматурой класса А-1 в сильноагрессивной среде, содержащей хлорид-ионы, необходимо принять нормативное значениеa_crc0,05мм, а также размеры сечения бетона растянутой зоны и диаметра арматуры, с учетом величиныФ<>

Таблица 1

Допустимая длина участка коррозионного поражения арматуры.

Таблица 2

Процент возникновения коррозии арматуры в трещинах бетона

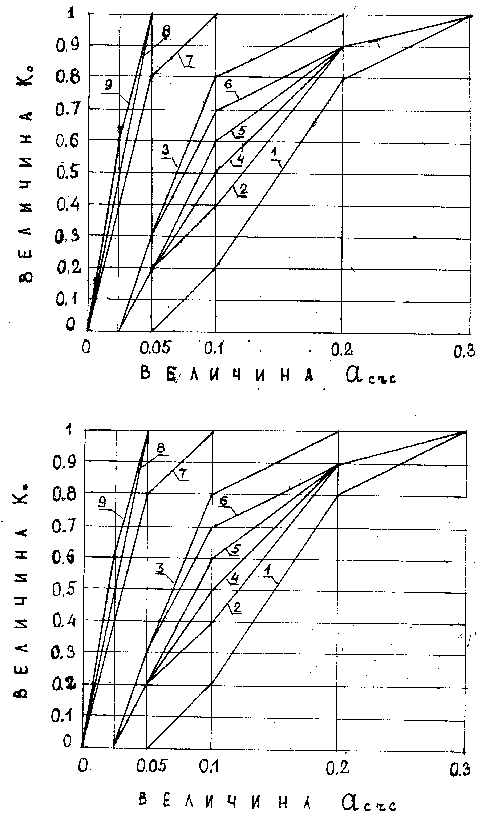

Рис.1.Показатель коррозионной стойкости арматуры класса А-iв трещинах бетонаК₀

1 -d_а=18мм,d_зс= 25мм; 2 -d_а=14мм,d_зс= 25мм;

3 -d_а=10мм,d_зс= 25мм; 4 -d_а=18мм,d_зс= 20мм;

5 -d_а=14мм,d_зс= 20мм; 6 -d_а=10мм,d_зс= 20мм;

7 -d_а=18мм,d_зс= 15мм; 8 -d_а=14мм,d_зс= 15мм;

9 -d_а=10мм,d_зс= 15мм;

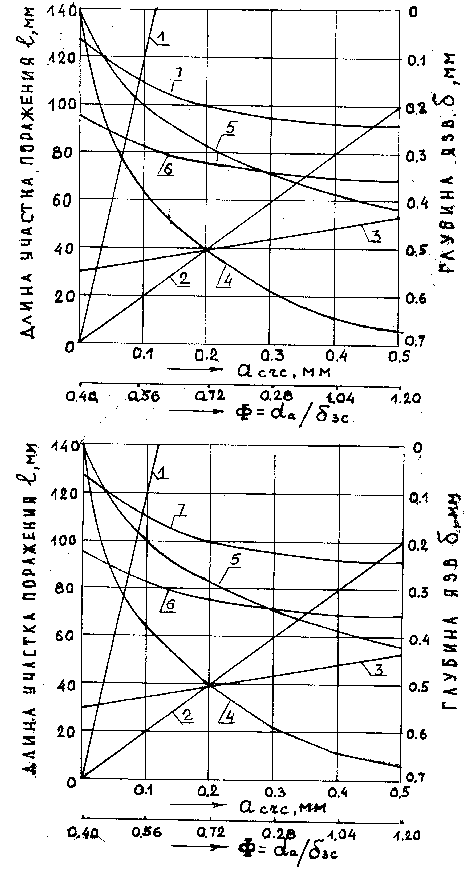

Рис.2. Показатели коррозионного поражения арматуры

класса А-iв зоне трещин бетона.

1 -l_max (a_crc), 2 -l_средн (a_crc) , 3 -l_средн (Ф),

4 -d_max(a_crc), 5-d_средн(a_crc) , 6 -d_max(Ф),

7 -d_средн(Ф).
