ПОДРОБНАЯ ИНФОРМАЦИЯ
Заявку на получение дополнительной информации по этому проекту можно заполнить здесь.
|
Номер 54-159-00 |
|||
|
Наименование проекта Колонна |
|||
|
Назначение Для использования в конструкциях типа самоподъемных или полупогружных плавучих буровых установок, в сооружениях типа выносных причалов, установленных на значительной глубине более 100 м и предназначенных для обслуживания танкеров, судов. |
|||
|
Рекомендуемая область применения Для возведения и укрепления фундаментов в промышленном, гражданском и дорожном строительстве. |
|||
|

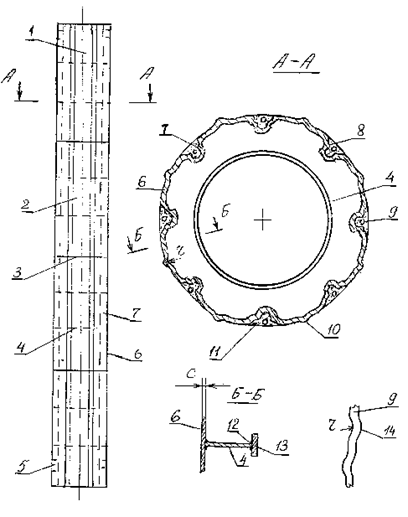

Описание Колонна (см. рисунок) имеет полую цилиндрическую форму и состоит из нескольких секций 1,2, соединенных между собой неразъемно (сваркой) или разъемно (болтами) по стыкам 3. Стенки 6 цилиндрической гофрированной оболочки снабжены v-образными продольными каналами 7. Шпангоутные рамы 4 выполнены кольцевыми и снабжены вырезами для сопряжения с каналами 7. Гофры 8,10 оболочки могут иметь радиус кривизны « r», равный толщине стенки «с» оболочки. Свободное пространство заделано цементным раствором (бетоном) 11. Шпангоутные рамы 4 снабжены поясками 13, образуя тавровый профиль. Соединение осуществляется сваркой 12. Местные усиления 5 предусматриваются в районе приложения сосредоточенных нагрузок. Стрингеры, выполненные в виде стержневой арматуры 9, имеют пространственные погибы 14, расположенные в разных плоскостях попеременно по высоте стержня с тем же радиусом кривизны « r» что и для гофров оболочки. Стержни 9 могут быть периодического профиля (как обычно) или гладкостенными. Погибы арматуры 9 контактируют с поверхностью 8 v- образных продольных каналов 7, свободное пространство которых заделано цементным раствором (бетоном) 11.
Рис. Колонна |
|||
|
Преимущества перед известными аналогами Упрощение технологического процесса изготовления при снижении металлоемкости арматуры и веса колонны при повышении прочности, жесткости и несущей способности. |
|||
|
Стадия освоения Внедрено в производство |
|||
|
Результаты испытаний Результаты испытаний показали высокую прочность и надежность данной конструкции. |
|||
|
Технико-экономический эффект Конструкция колонны позволяет улучшить эксплуатационные качества, а также обеспечивает повышенную устойчивость при экономии расхода бетона. |
|||
|
Возможность передачи за рубеж За рубеж не передаётся |
|||
|
Дата поступления материала 03.04.2000 |
